tp-link路由器桥接设置汇总图文使用教程

    不管是办公还是家用，大家上网都会用到路由器。路由器信号的覆盖范围毕竟有限，为了扩大路由器信号的使用范围，我们就需要做一个路由器桥接。那么什么是路由器桥接呢？
    路由器桥接就是把两台(多台)无线路由器连接起来，进行桥接的几台路由器中，只要有一台可以上网，剩下的也就可以上网了；主要作用是用来扩大无线WiFi信号的覆盖范围。例如无线路由器A已经连接到了Internet，并且设置了无线网络，但是路由器A上的无线WiFi信号覆盖范围有限。而用户又想在A路由器的无线信号覆盖之外的地方使用无线网络，那么我们只需要再准备一台无线路由器B，启用B路由器上的桥接功能并进行相关的设置。
    那么路由器是怎么设置桥接的呢？在这里我们以TP-LINK路由器为例进行说明。
    方案一：
    房间比较大，隔墙较多，使用一台TL-WDR5600双频无线路由器，信号弱，分配不均。
    设置方法：TL-WDR5600双频无线路由器做主路由器，TL-WDR7400当做副路由器。
    配置方法
    WDS桥接设置之前，务必了解以下事项：
    a. 两个路由器之间不需要连接网线
    b. 只需要在副路由器上设置WDS桥接
    1、进入副路由器的管理界面
    把操作电脑连接到副路由器的LAN口，如果使用笔记本或Pad来设置，请连接TP-LINK_XXXX（背部标贴上写着信号名）这个默认信号就行。打开网页浏览器，清空地址栏并输入tplogin.cn（或192.168.1.1），登录管理界面。
    注意：部分路由器首次设置时需要设置6~15位的管理密码。
    2、启用桥接应用

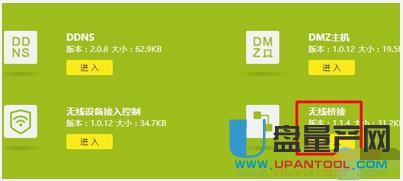

    进入管理界面后，点击 应用管理，找到 无线桥接，点击 进入

3、开始设置向导
进入无线桥接设置向导后，点击 开始设置

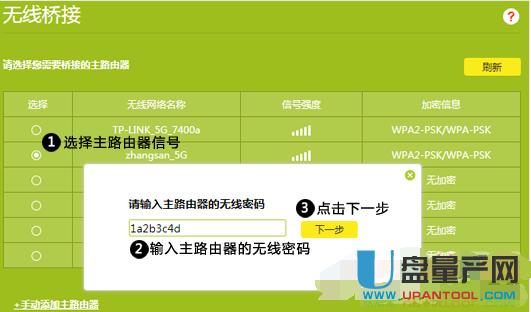

4、扫描并选择主路由器信号

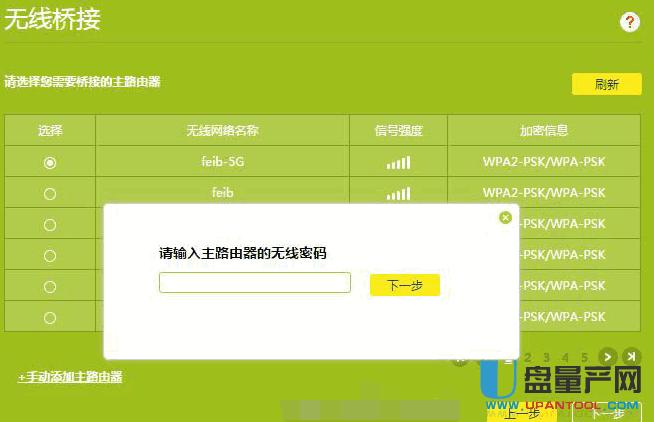

副路由器自动扫描周边信号，由于主、副路由器都支持5G频段，5G的干扰较小，此处选择桥接5G频段的信号。选择主路由器5G信号，并输入对应的无线密码，点击 下一步：

注意：如果扫描不到信号，请确认主路由器开启无线广播，且尝试减小主副路由器的距离。

5、记录副路由器的管理IP地址
主路由器会给副路由器分配IP地址，后续需要使用该IP地址管理副路由器，建议记下该IP地址，点击 下一步。

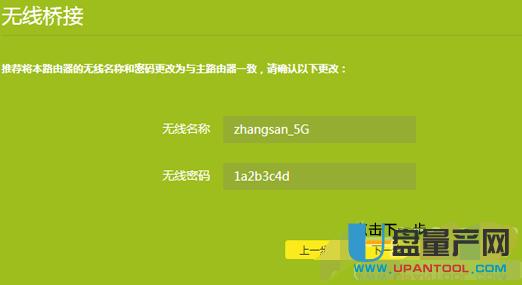

注意：此处可以设置副路由器的无线参数，但是如果要实现无线漫游，则必须保持不变。

7、确认桥接成功

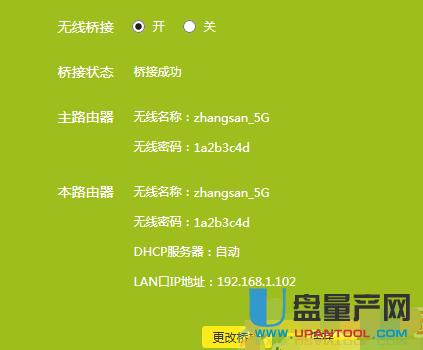

再次进入 应用管理 > 无线桥接 中，可以看到桥接状态为 桥接成功（如果使用无线终端操作，由于副路由器的默认信号消失，此时需要连接放大后的信号），如下：

8、桥接成功后

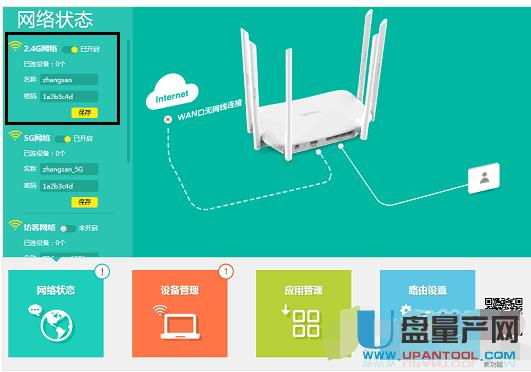

双频路由器作为副路由器桥接主路由器，在无线桥接过程中我们只配置了一个频段的无线信号名称和密码，还需要配置另外一个频段。比如使用5G频段桥接，就需要单独设置2.4G的无线信号，反之一样。点击网络状态修改相关设置，如果主路由器也是双频路由器，请将信号名称和密码设置与主路由器一致，以实现漫游：

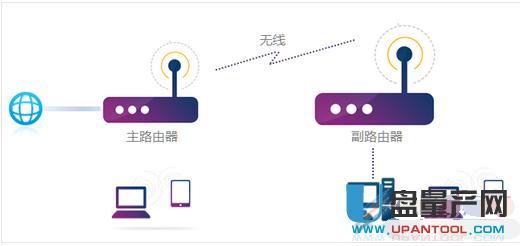

至此无线桥接（WDS）设置完成，最终的网络效果图如下：

    主、副路由器支持的2.4G、5G信号都可以连接使用，而且只要同一频段的信号名称和密码一致，则可以自动漫游。
    方案二：
    以3台无线路由为例，A/B/C三台无线路由，以A为中心点，B/C分别接入A，达到增大覆盖率，三个无线路由器构成一个相互连接的循环。A为主无线路由，B为辅无线路由，下面将以A、B代称。

在主路由已连线正确的情况下，打开网页，输入192.168.1.1(不同的品牌，默认路由的IP不同)，输入帐户名与密码。
SSID名称设置成英文字母；信道设置成固定信息，如6，设置好保存（SSID有汉字或是信道设置成自动，可能引起辅路由B无法扫描到）

在左边栏的“无线设置”找到“无线安全设置”，设置密码，密码建议复杂些，以防被人蹭网。
注意：有些辅路由B，可能会扫描到，输入密码无法连接，在排除放置位置的A路由信号过弱后，请在这一项，把密码设置简单一些。

    把刚刚设置好A路由的信息都记录在纸上，包括SSID，信道，密码这一些。以凡在扫描无法扫描到，自己手动添加相关信息。
    方案三：房间面积较大，在卧室无线信号非常弱，导致无线上网非常慢。
    解决办法：在卧室再安装一台TP-Link无线路由器，并与客厅的那一台路由器之间配置桥接；这样就可以保证在卧室的无线信号非常的稳定，无需担心信号不稳定的问题了。
    我们把客厅已经可以上网的TP-Link路由器称之为主路由器A；把安装在卧室的TP-Link路由器称之为副路由器B。
    1、路由器A设置

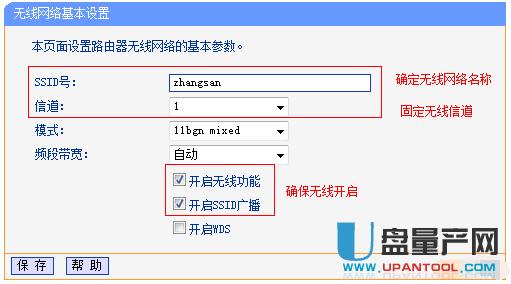

    在TL-WR882N的设置界面，点击“无线设置”——>“基本设置”——>设置“SSID号”，注意SSID不要用中文——>“信道”选择：1——>勾选“开启无线功能”、“开启SSID广播”——>点击“保存”。

注意：请记住这里选择的信道为1.

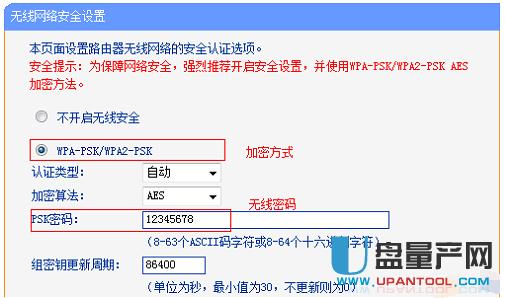

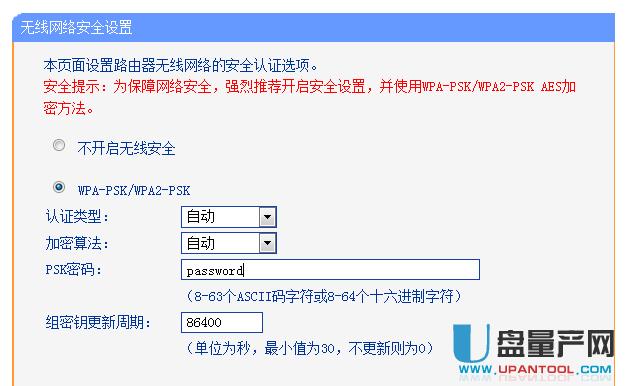

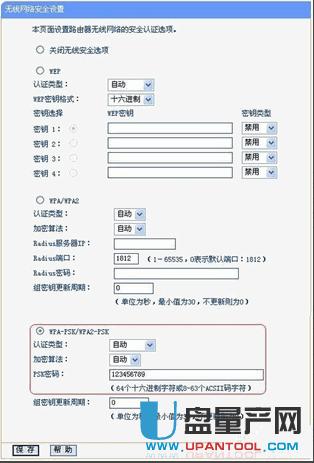

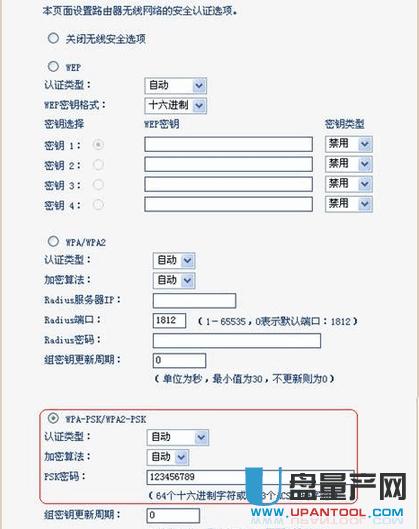

点击“无线设置”——>“无线安全设置”——>选择“WPA-PSK/WPA2-PSK”——>设置“PSK密码”——>点击下面的“保存”。

2、副路由器B设置

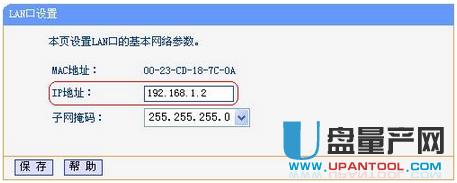

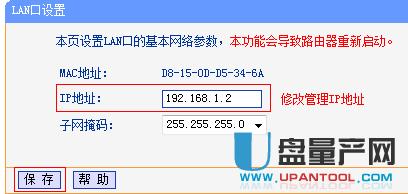

 更改LAN口IP：点击“网络参数”——>“LAN口设置”——>“IP地址”修改为：192.168.1.2——>点击“保存”。

    注意：
    （1）、把LAN口IP地址修改为：192.168.1.2后，路由器会提示重启，重启完成后，用户需要在浏览器中输入：192.168.1.2重新登录到副路由器B的设置界面。
    （2）、如果你的主路由器的设置IP是：192.168.0.1，那么这里就应该修改为：192.168.0.2，也就是前面三位保存一致，最后一位数字不一样；这一点请注意。

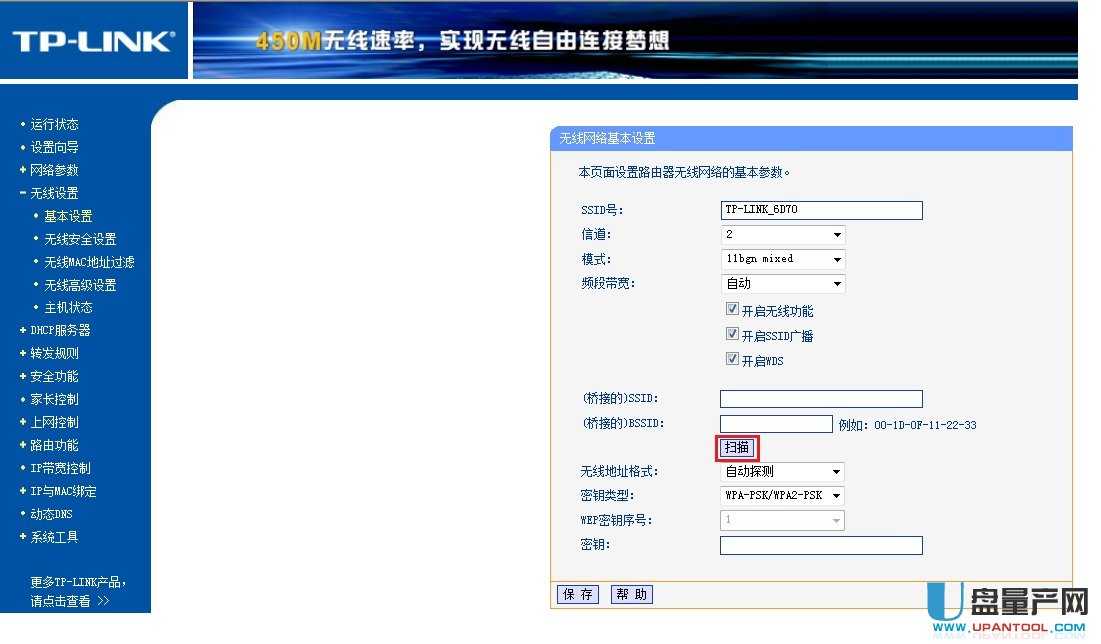

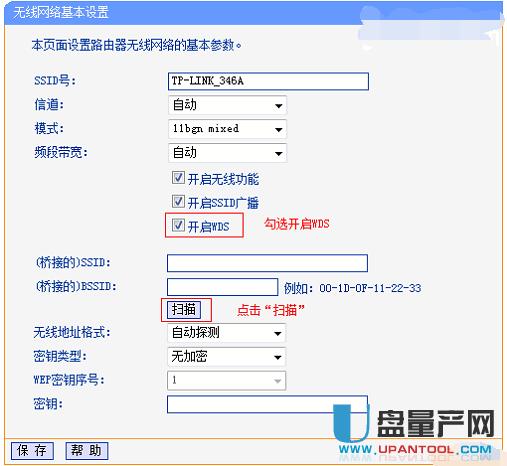

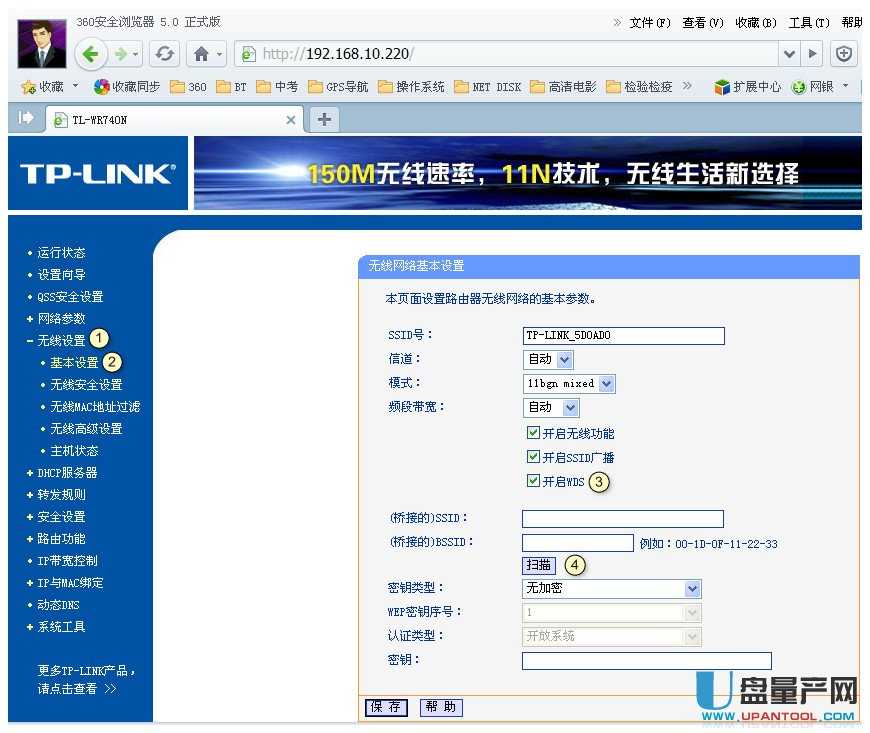

     重新登录到副路由器B的设置界面，点击“无线设置”——>“无线基本设置”——>勾选“开启WDS”——>并点击“扫描”。

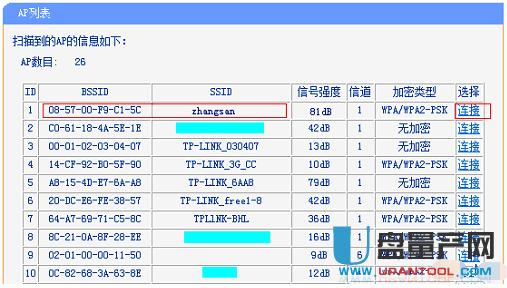

副路由器B上扫描主路由器A的无线信号
找到主路由器A的“SSID”——>点击“连接”。

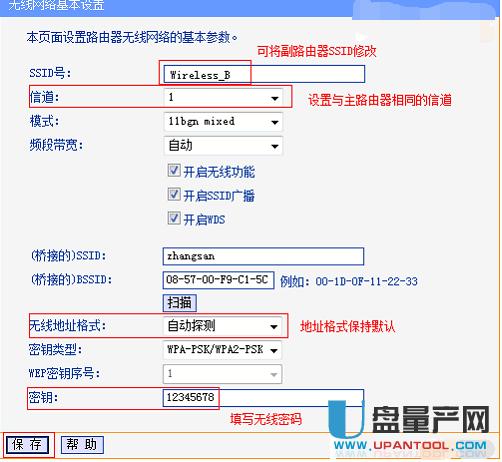

设置“信道”为1（与主路由器A的信道保持一致）——>“密钥类型”选择：WPA-PSK/WPA2-PSK——>在“密码”填写主路由器A上的无线连接密码——>点击“保存”。

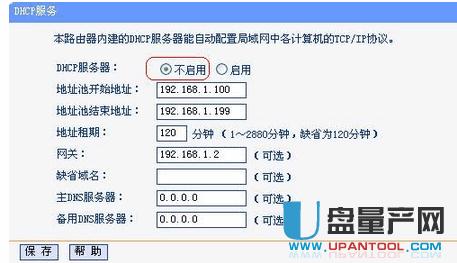

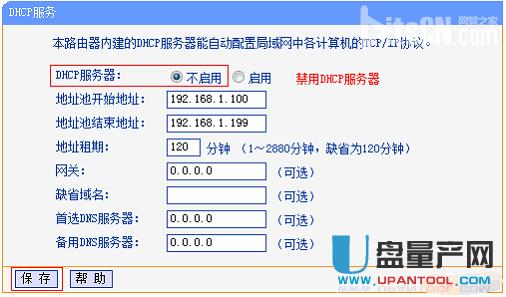

关闭DHCP服务：在设置界面点击“DHCP服务器”——>“DHCP服务”——>“DHCP服务器”选择：不启用——>点击“保存”。

3、检查桥接设置是否成功

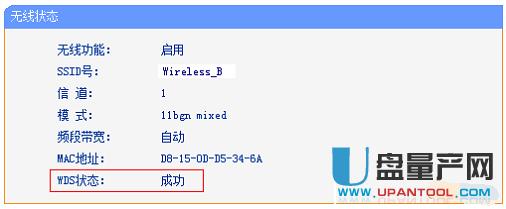

 在副路由器B上点击“运行状态”——>查看“无线状态”下面的“WDS状态”，如果显示成功，则表示WDS桥接设置成功。

    至此，就完成了TP-Link路由器的无线桥接设置，在卧室的无线设备可以连接到副路由器B的无线WiFi信号上网了。
    方案四：适合中小企业的无线路由器桥接或WDS功能。以TP-link WR841N无线路由器设置为例。

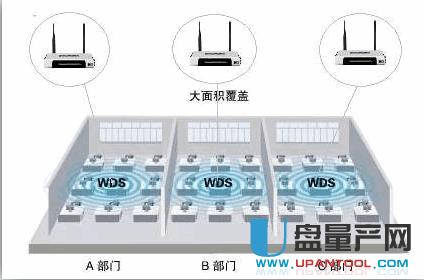

    A、B、C三个部门如果只使用1个无线路由器，可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。
    配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。
    步骤如下：
    其他无线路由器的基本设置请参考：tp link无线路由器设置
    1、中心无线路由器B设置

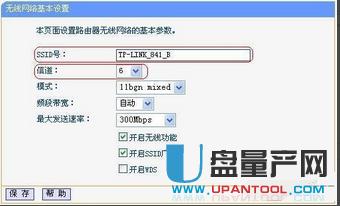

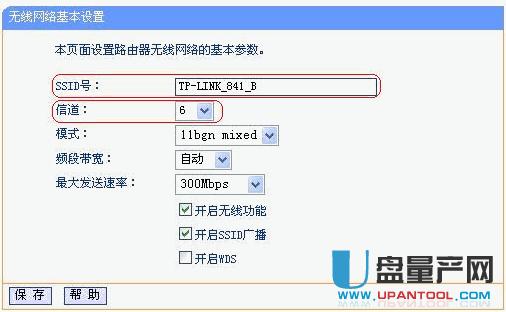

    登陆无线路由器设置B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”

在“无线设置”——“无线安全设置”中设置无线信号加密信息

    记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。
     2、无线路由器A设置。
     修改LAN口IP地址。在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如192.168.1.2，保存，路由器会自动重启。

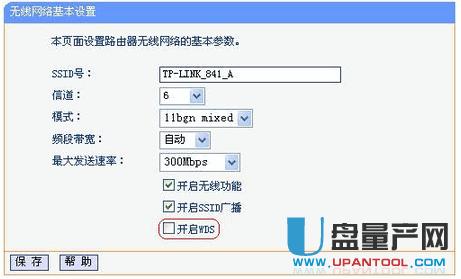

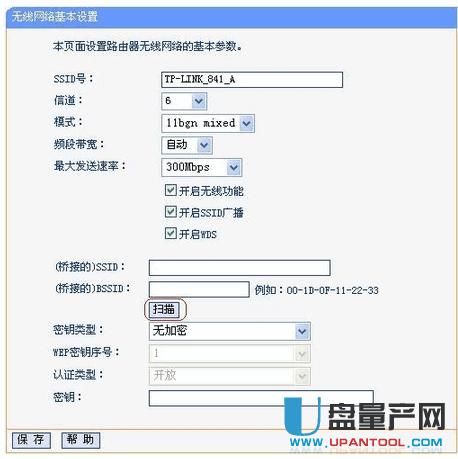

启用WDS功能。重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网,不用重新连接,重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网。

WDS设置。点击“扫描”，搜索周围无线信号。

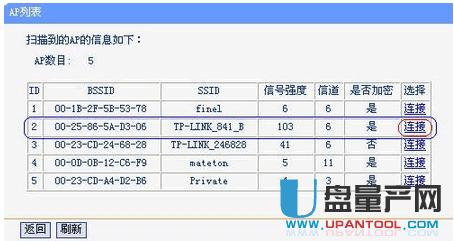

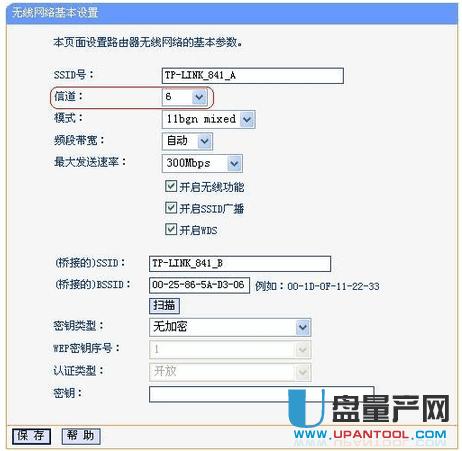

在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。

将信道设置成与B路由器信道相同。

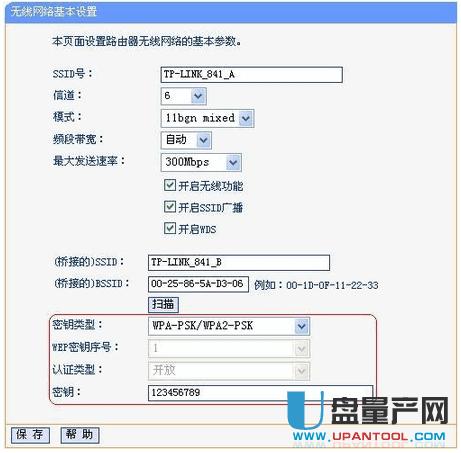

设置加密信息和B路由器相同，“保存”。

关闭DHCP服务器。在DHCP服务器中，选择“不启用”，“保存”，重启路由器。

    无线路由器A配置完成。此时无线路由器A与无线路由器B已成功建立WDS。
    3、无线路由器C设置。设置的方法跟路由器A配置相同（IP地址必须与路由器A、B以及网络中的其它计算机不能相同，否则会造成IP冲突计算机无法上网）。
    方案五：小米路由做主路由TP-Link做副路由
    1、小米做主路由的设置

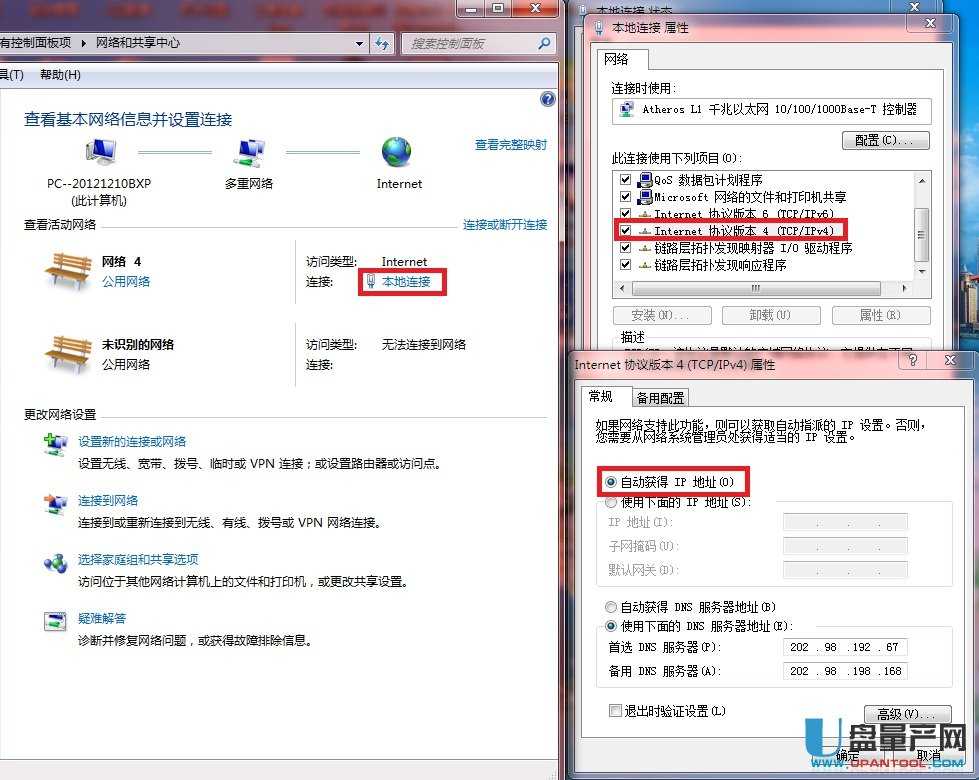

    小米做主路由的设置实在是太简单不过了。相信在用小米的人都有同感。电脑的网卡选择自动获得IP。按照小米路由说明书连线

    2、电脑主机网卡设置

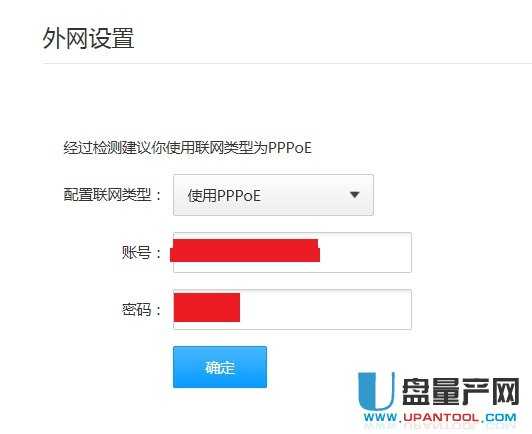

     将电脑和小米LAN口连上网线，小米路由接上电源。直接打开网页输入192.168.31.1，按照设置向导，在【小米路由上网设置】的地方输入电信给的ADSL账号和密码，这样主路由就设置好了，小米路由重启一会后，电脑也能通过主路由上网了。

    3、TP-Link与小米路由级联的实现

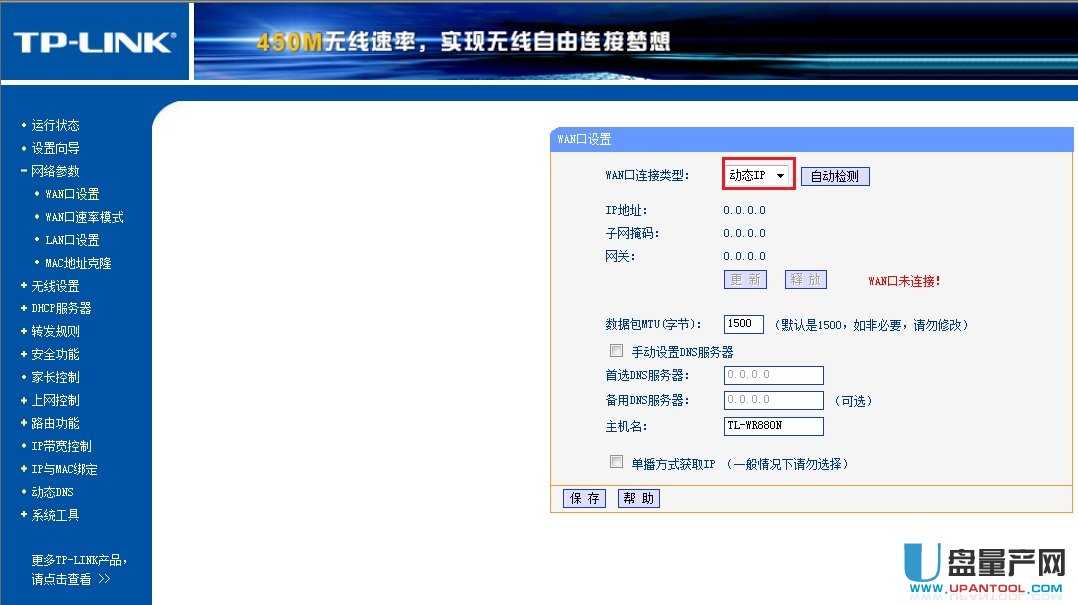

    (1)这就是我们要关注的重点了。将连电脑和小米LAN口的网线从小米上拔下，TP-Link的LAN口上，连上TP-Link的电源。将WAN口类型从原来的PPPoE改为动态IP

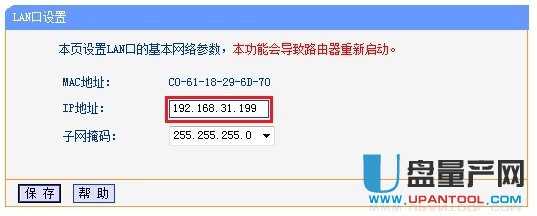

打开网页进入到TP-Link的设置页面。我之前的TP-Link的LAN口IP是192.168.0.1，这时改为192.168.31.199。这个地址可以随意设置，设成200或254也可以，只要不和其他IP冲突就行

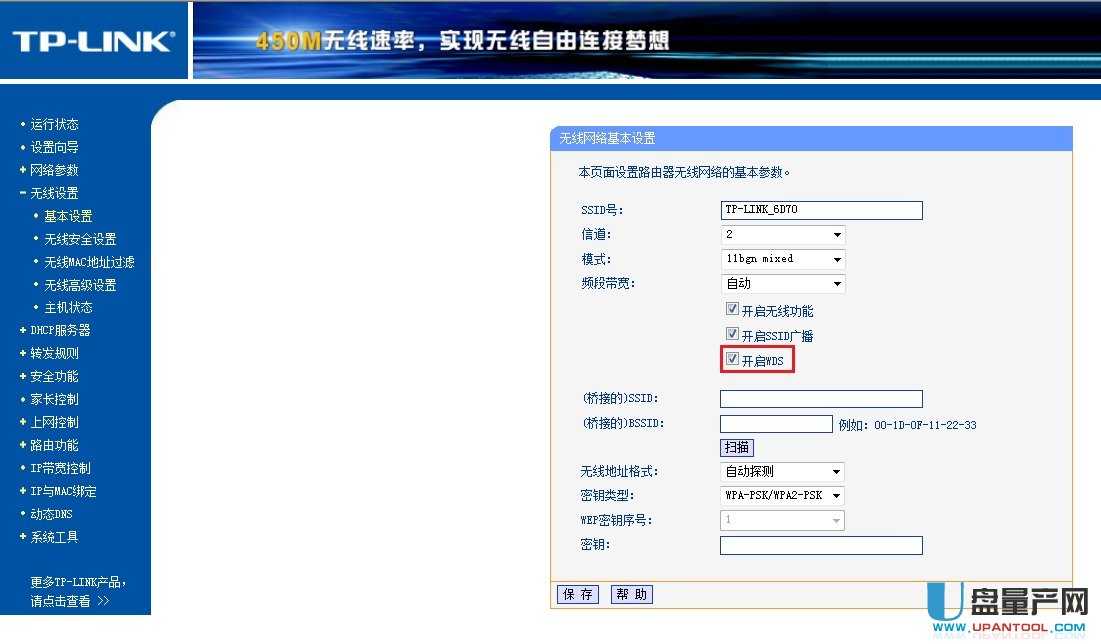

开启WDS

扫描小米路由

选择扫到的小米路由并连接，我家附近的无线WIFI路由器太多了，列表里只扫到2.4G的，要扫5G的多扫下就可以了

连接后，会自动将(桥接的)SSID及(桥接的)BSSID信息填入，最后输入自己想访问TP-Link的密码

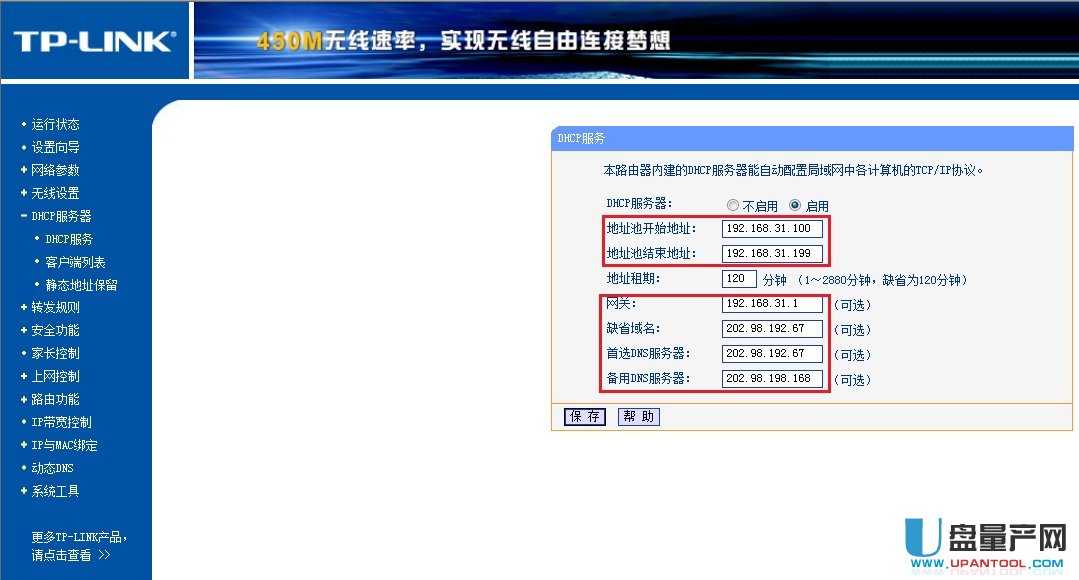

DHCP设置

    关键点设置一下上图中的地址池开始地址和地址池结束地址，这两个地址不要和小米的分配地址交叉，小米的DHCP地址池我就不上图了，设置为       192.168.31.2-192.168.31.99
    4、大功告成
    这时所有设置已经完成，千万记得保存后重启，将TP-Link的LAN口的网线拔下后，随便找个能接收到小米WIFI路由信号的地方，将TP-Link接上电源。我们打开手机或电视等WIFI设备，看是否已经搜索到了TP-Link的WIFI信号。如果已经搜索到，那么恭喜你，你的设置完全正确。
    方案六：Mercury与TPLink无线路由器WDS桥接方法

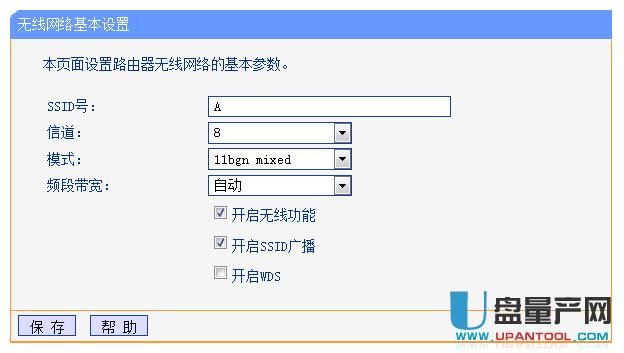

    1、TP--Link路由作为主路由A，通过WAN口连接网线并设置网络参数。无线设置 - 基本设置参数

其中SSID号和信道号任意设置，其它设置如上图。记下所设置的SSID和信道号备用。然后设置无线连接密码，在无线设置 - 无线安全设置下面按下图设置密码，并记录备用。

    到此主路由器A（TPLink）设置完毕。
    2、现在设置从路由器B（Mercury）：
    首先在网络参数 - LAN口设置下设置路由器ip地址为 192.168.1.2 子网掩码不变，重启无线路由。
    再次连接上路由B，然后在无线设置 - 基本设置：

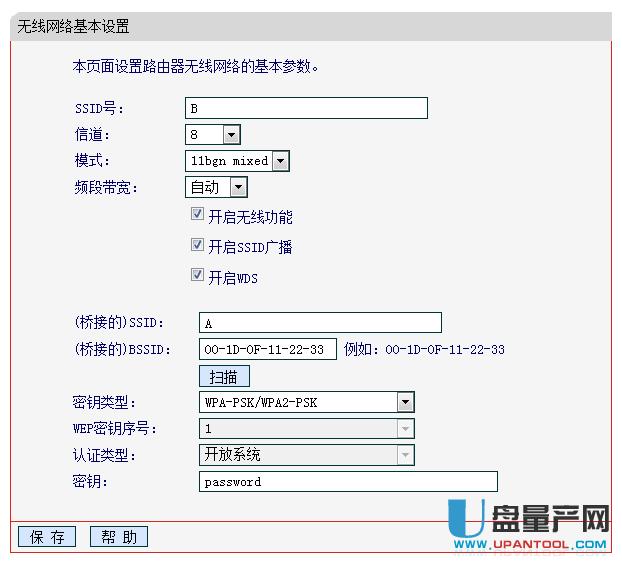

其中SSID号暂设为新的。信道号设为路由器A的信道号，这里是8。选中开启WDS，点击扫描，会出现一个路由器列表，找到TPLink路由器A，点连接，然后（桥接的）SSID与（桥接的）BSSID会自动显示，最后选择密钥类型为WPA-PSK/WPA2-PSK，密钥处填写刚才路由器A设置的密钥，点击保存。

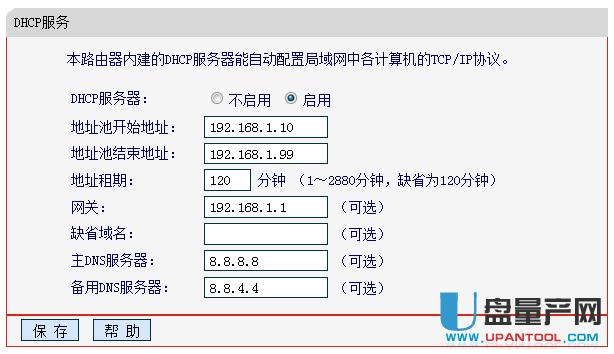

3、然后在DHCP服务器 - DHCP服务设置

    这里正确的情况应该是选择启用，地址池开始地址设为192.168.1.10 结束地址设为 192.168.1.99 目的是不与路由器A用DHCP分配的地址冲突（192.168.1.100 - 192.168.1.199），网关一定要填写路由器A的地址，即192.168.1.1 主DNS和备用DNS服务器填写你运营商的DNS，这里也务必填写，否则由于DNS问题导致上不了网。最后点保存，重启路由器。
     现在搜索wifi应该会有两个无线路由A和B，连接到B后已经可以正常上网，并且可以通过192.168.1.1访问路由器A，通过192.168.1.2访问路由器B。但这并不完美，因为当A和B距离较远时，移动设备在两个区域还需要自动或手动切换路由连接。下面将路由器B中无线网络设置中SSID号设置为与路由A相同，这里是A，重启路由器B。
     此时会发现只有一个路由器A显示在wifi列表，连接上后已经可以无缝在两个无线路由间切换（自动选择信号强的路由连接），也增大了路由器A的覆盖范围。
    方案七：TP-Link wdr6300 无线中继/桥接设置

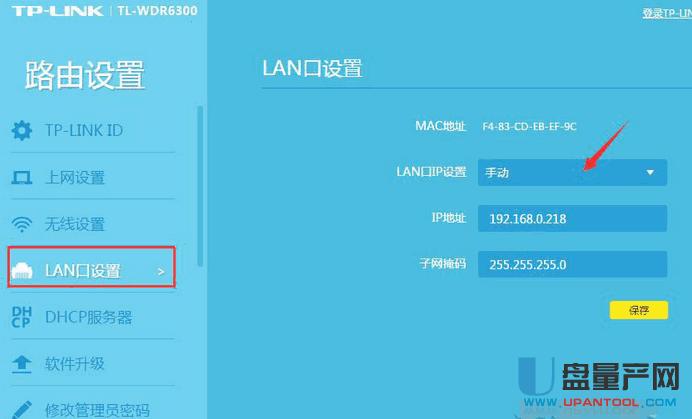

    首先要知道主路由器的IP地址，如果是192.168.0.1，那么桥接后的TPLINK 6300的LAN口地址就是被主路由器分配Ip的，IP就是192.168.0.x，所以呢，我们先要对6300的LAN口作修改，电脑单独与TP6300的LAN口相连，进入设置修改LAN口地址IP，这样固定6300路由器的IP地址，方便以后再登录路由器进行设置操作，否则 IP是动态分配，到时要花时间找Ip地址来登录。

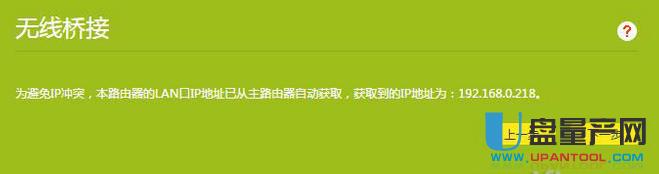

一般路由器的分配IP范围是100-200，所以我把Ip设置成218，即200以上。避免Ip冲突。

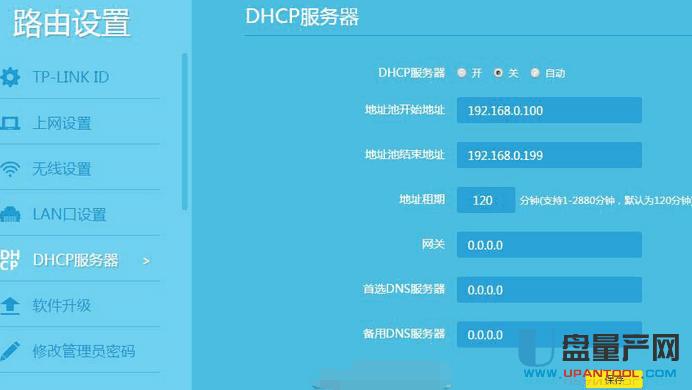

设置完LAN IP后，路由会重启，重启后再登录设置DHCP服务器。把它关闭。

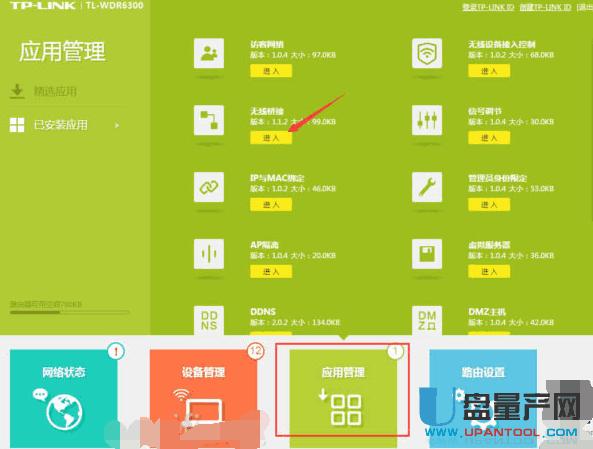

关闭DHCP后，找到“应用管理”里的“无线桥接”，点进入。

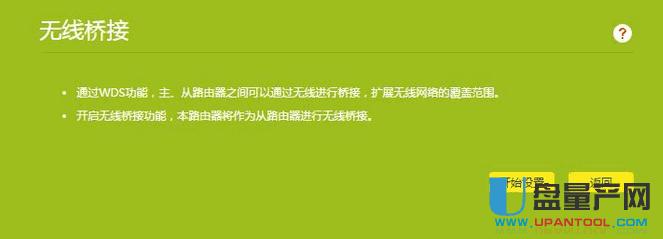

    无线桥接的说明：
     通过WDS功能，主、从路由器之间可以通过无线进行桥接，扩展无线网络的覆盖范围。
     开启无线桥接功能，本路由器将作为从路由器进行无线桥接。

双频AC wifi，是很适合做无线扩展用的，因为双频可以避开中继连接时和接收设备时共同占用的同一个信道，从而造成中继速度掉速的现象。我建议无线桥接5G的wifi，这样连接这个中继路由的2.4G会有全速。
点击“开始设置”按钮，路由器就会扫描附近的无线 wifi。

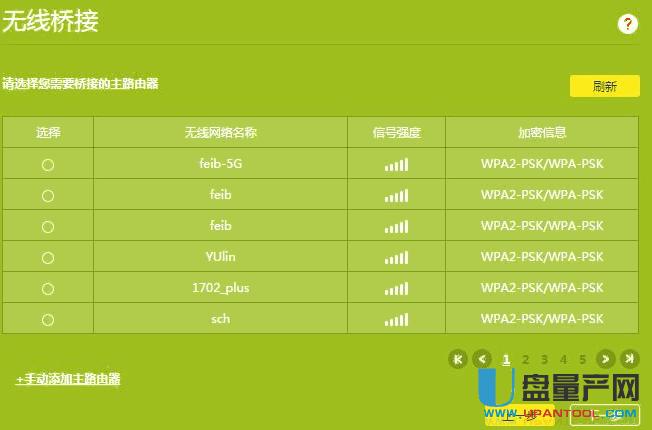

选择你家里的主路由器的无线网络

输入主路由器的无线wifi 密码。

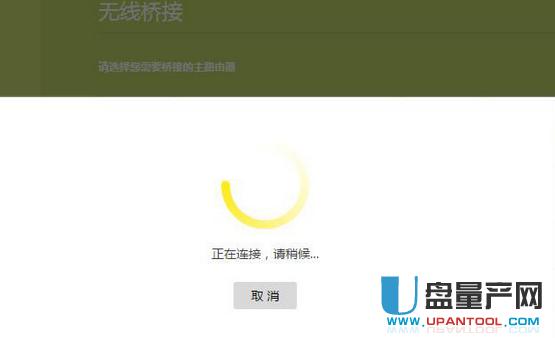

输入密码后，下一步，就进行连接。

过一会，显示如下提示就代表桥接成功了。检查能否成功。直接用电脑打开网页上网，如果可以就是成功了。

方案八：网件无线路由器与TP-LINK无线桥接设置（以网件JNR3210无线路由器和TP-LINK TL-WR700N为例）
网件JNR3210作主路由，TL-WR700N作中继。

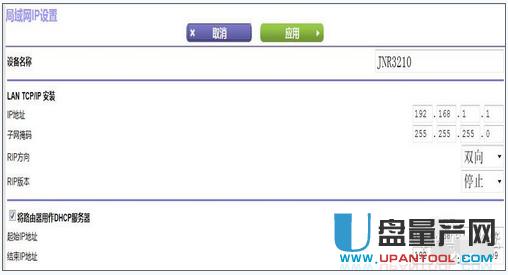

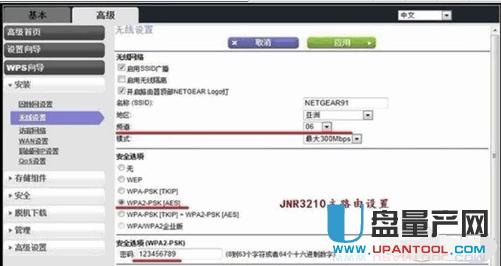

1、主路由网件JNR3210设置

    这里需要说明的是结束IP地址为192.168.1.199，免得中继路由器设置IP时候出现冲突。
     2、TL-WR700N设置：

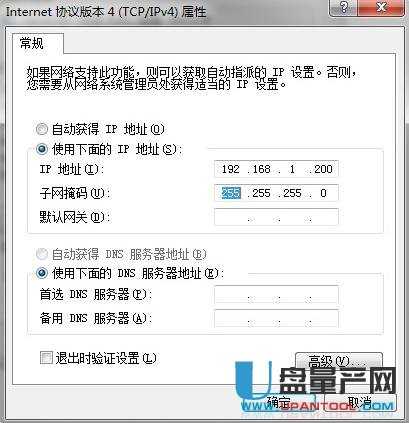

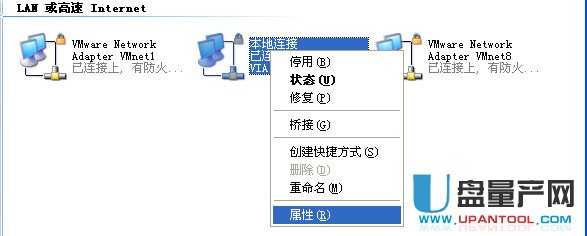

     TL-WR700NAP模式下默认不开启DHCP服务器，不能为电脑自动分配IP地址，所以还需要配置电脑无线网络连接的IP地址，才能登陆路由器的管理界面。将电脑无线网络连接IP地址设置192.168.1.X(1≤X≤252)，子网掩码设置为：255.255.255.0，如下图所示。设置完成之后，点击“确定”生效。TL-WR700N默认管理IP地址“192.168.1.253”。然后连接路由器。

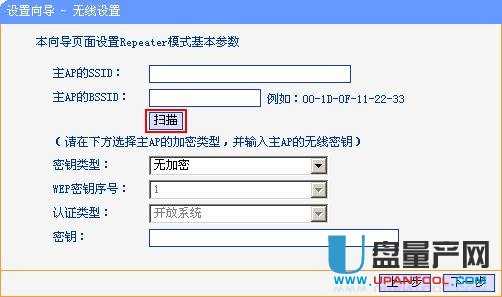

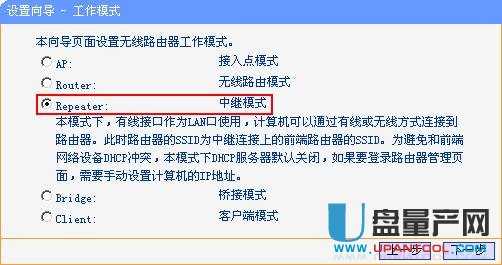

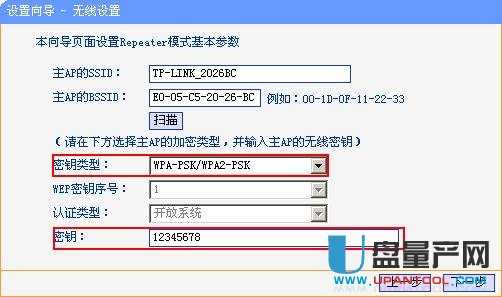

在浏览器中输入“192.168.1.253”，输入登陆帐号及密码admin/admin，打开TL-WR700N的管理界面，自动弹出“设置向导”(也可以点击管理界面菜单“设置向导”)

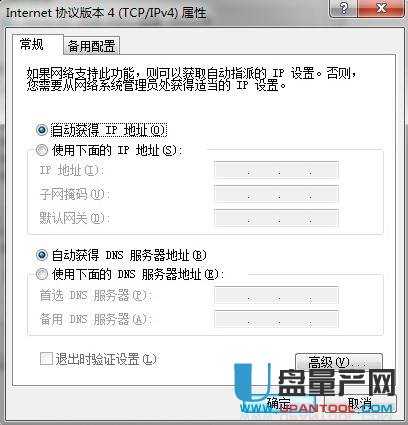

    设置完成，电脑的无线网络连接会自动断开，此时TL-WR700N是对网件JNR3210的中继放大，电脑搜索到TL-WR700N的SSID是NETGEAR91，而不再是TP-LINK_PocketAP。并且该网络设置了WPA-PSK/WPA2-PSK无线安全。此时需重新连接到TL-WR700N，连接过程中需要输入TL-WR700N的无线PSK密码(本例为12345678)。配置完成之后，请将无线网络连接IP地址重新设置成原有的配置(一般是自动获取IP地址)，点击“确定”生效，才能正常连接至Internet。

至此，笔记本电脑可以连接中继路由器上网畅游，但手机、ipad一直在搜索路由器的ip，无法连接，继续进行DHCP设置并保存，这样手机、ipad可以连接中继路由器上网了。

    方案九： TP-LINK WR740N无线路由器 WDS桥接
    1、获取一级路由自动分配IP情况
     首先用无线网卡通过你PIN出、跑出、猜出、问出的无线登录密码连接一级路由并能顺利上互联网，查看一级路由自动分配IP的情况。

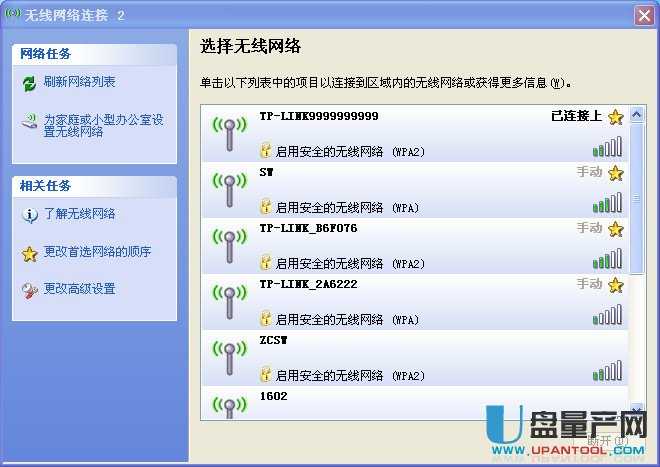

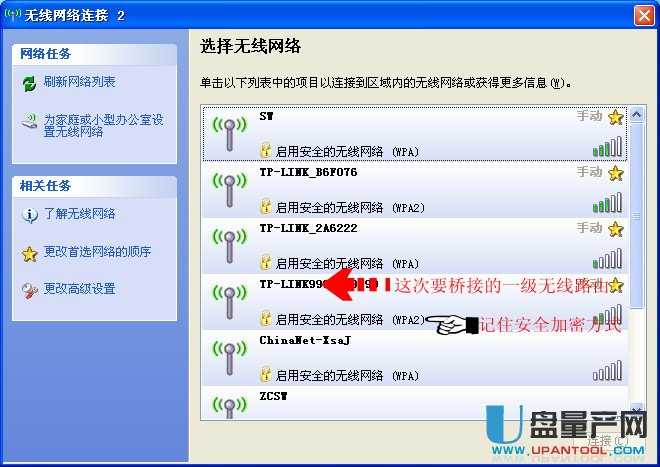

     选择要桥接的无线路由器（一级路由器），并记录其加密方式

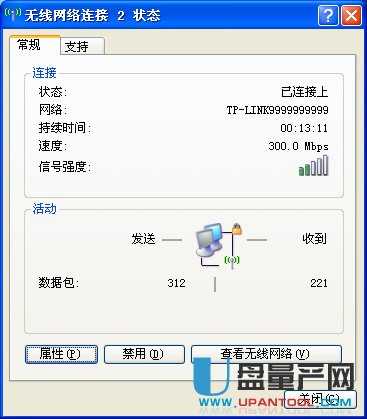

连接成功并能上网后点击右下角无线网络连接图标

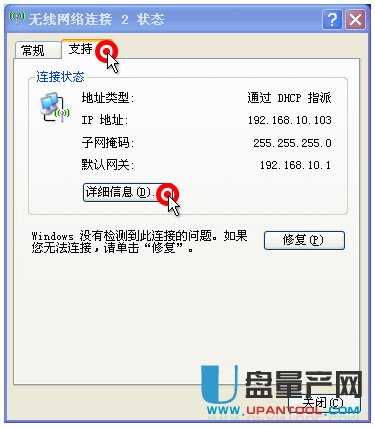

依次点击“支持”、“详细信息”

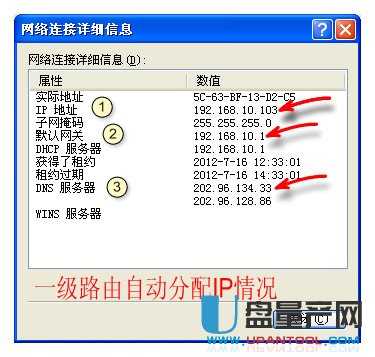

记录一级路由自动分配的IP地址、默认网关、DNS服务器，供设置二级路由器参考

    2、设置二级路由器（以TP-LINK WR740N为例）
     因需改动路由器网关、DHCP服务器，建议使用物理网卡设置

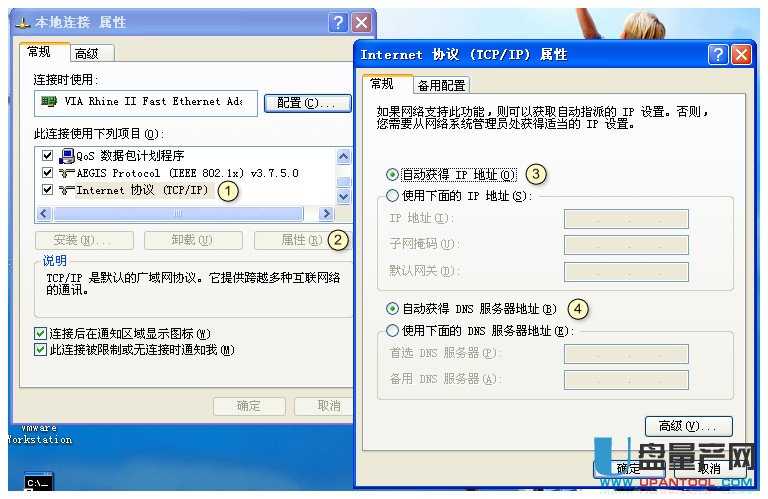

     用网线连接物理网卡到WR740N的LAN口，设置物理网卡自动获得IP地址、自动获得DNS服务器地址

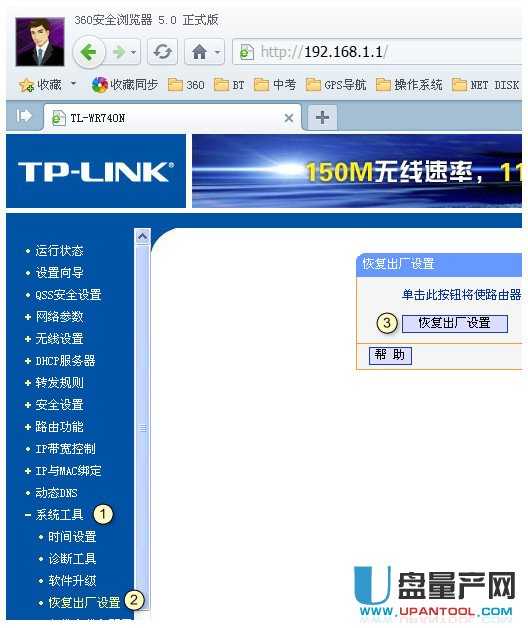

为避免干扰，将WR740N恢复出厂设置

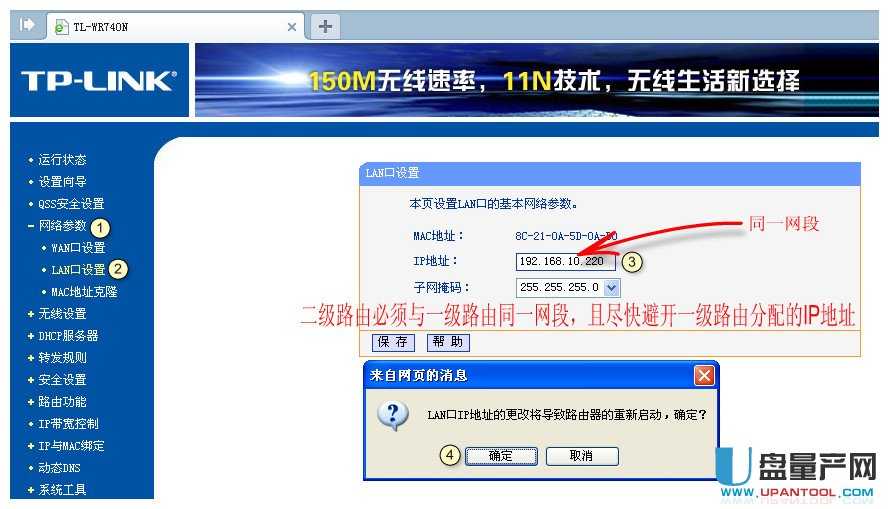

根据“一级路由自动分配IP情况”设置路由器LAN口，依次点击“网络参数”、“LAN口设置”、“IP地址”，二级路由必须与一级路由同一网段，且尽量避开一级路由分配的IP地址，因而用后段容易避免IP重复，“保存”后重启路由器。

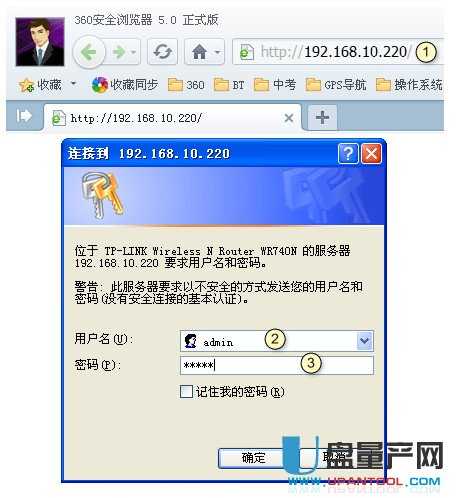

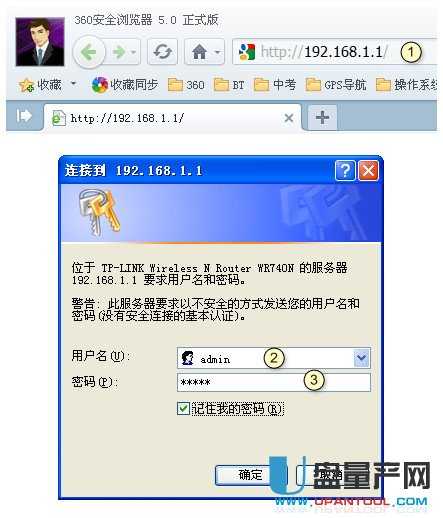

登录二级路由器WR740N

    3、设置“DHCP服务器”

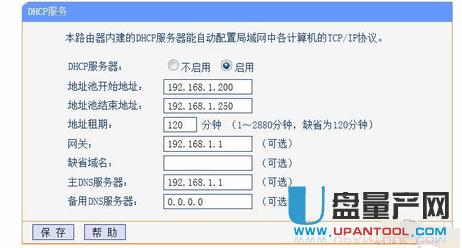

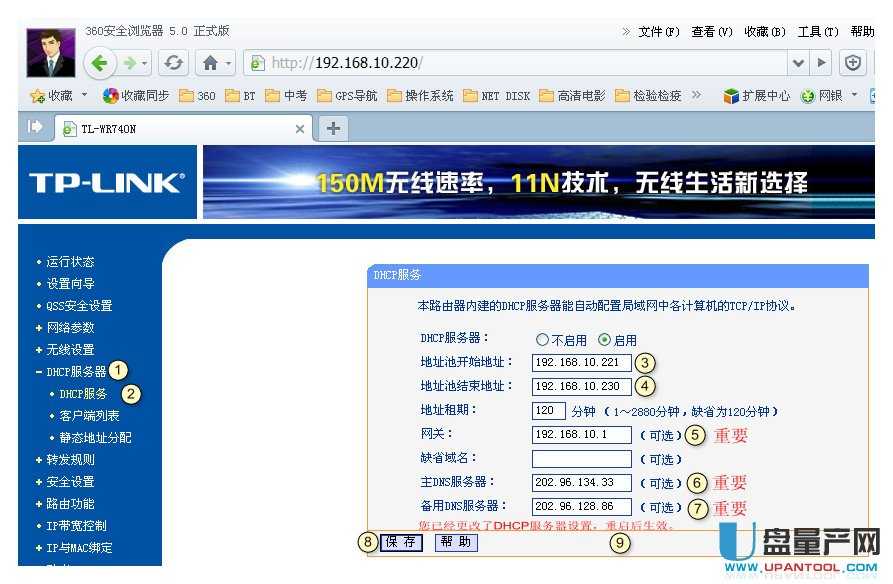

   依次点击“DHCP服务器”、“DHCP服务”，设置地址池开始地址、结束地址，这是以后二级路由分配给你的设备的IP，根据“一级路由自动分配IP情况”设置网关、主DNS服务器、备用DNS服务器，一定要与一级路由器的设置相同，“保存”并“重启”路由器。

为使二级路由器的设置生效，需“停用”后“启用”物理网卡。

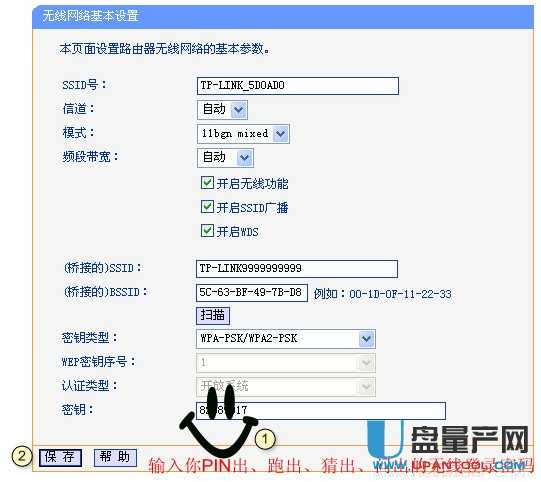

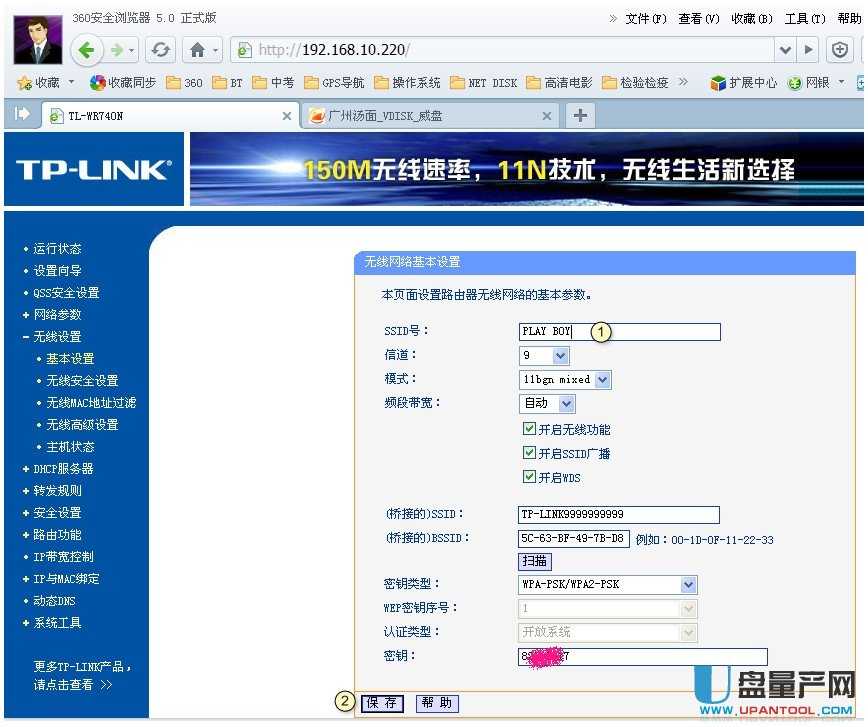

选择WDS桥接的路由器点击“连接”

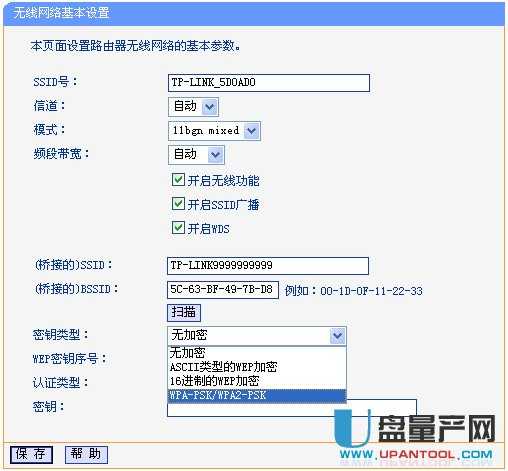

根据之前的记录选择“密钥类型”

输入“密钥”并“保存”

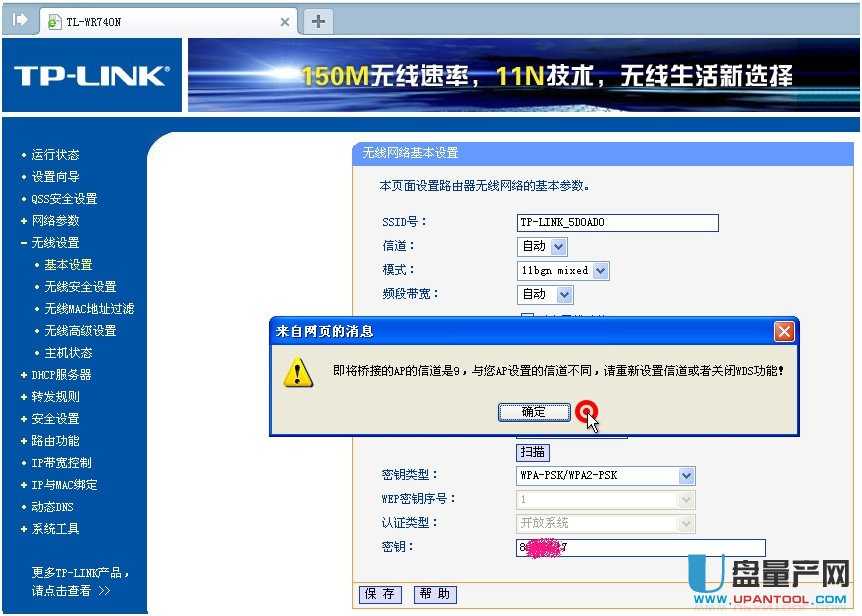

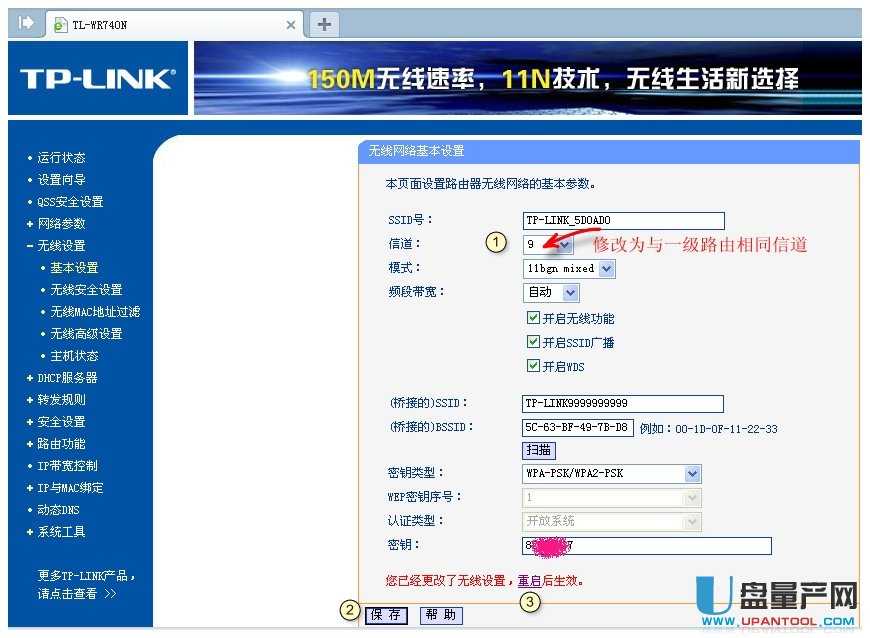

根据提示选择与一级路由器相同的信道，“重启”。

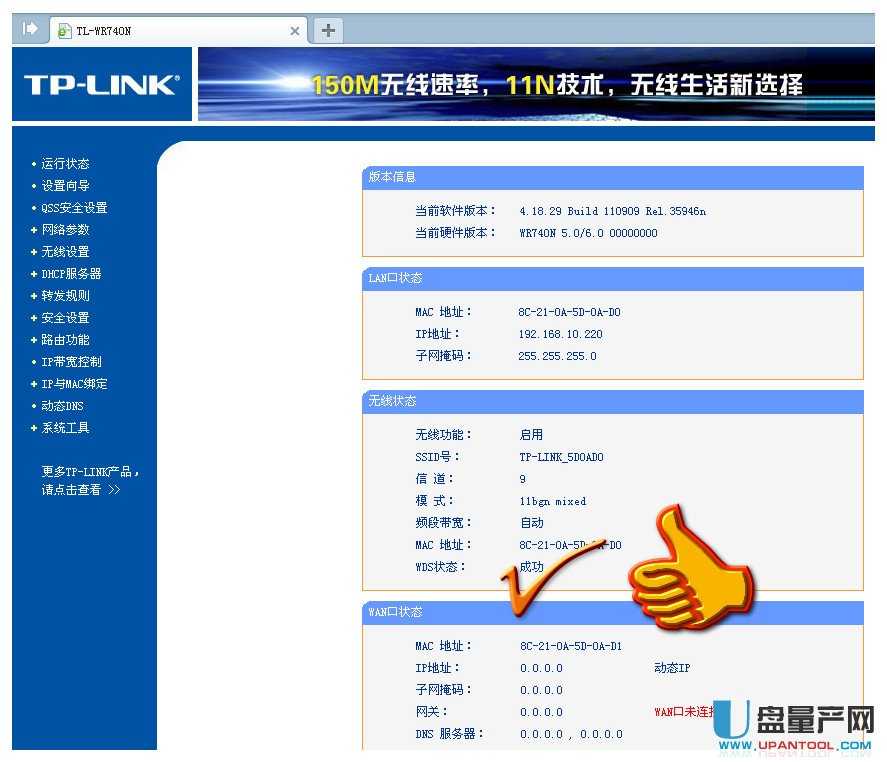

路由器重启后点击“运行状态”，当“WDS状态”显示为“成功”表示桥接成功，如果“WDS状态”依次显示“扫描”-“初始化”-“成功”，并不断循环，表示信号弱或附近有干扰，桥接失败！

尝试上网，OK！

最后设置路由器SSID、加密方式、密码。以后只需连接你的SSID就可无线上网了。

    方案十：
     有A、B两台TP-Link路由器，A连接Moden(猫)上网，然后在用网线连接A和B，要实现B路由器也能够上网，包括B的无线网络。
     把B作为无线交换机
     用网线连接电脑和TP-Link路由器B的LAN(1、2、3、4)中的任意一个；A、B路由器之间，暂时不需要用网线连接。

修改B路由器LAN口IP地址：点击“网络参数”——>“LAN口设置”——>“IP地址”修改为：192.168.1.X(2<X<254)，本例修改为：192.168.1.200——>点击“保存”，之后会提示重启。

     温馨提示：B路由器重启后，用户需要用192.168.1.200来登录B路由器的设置界面了，即路由器LAN接口的IP地址，就是无线路由器的设置网址。
     准备一根网线，一头连接A路由器的LAN(1/2/3/4)接口，另一头连接B路由器的LAN(1/2/3/4)空闲接口，注意千万不能连接到B路由器的WAN接口。

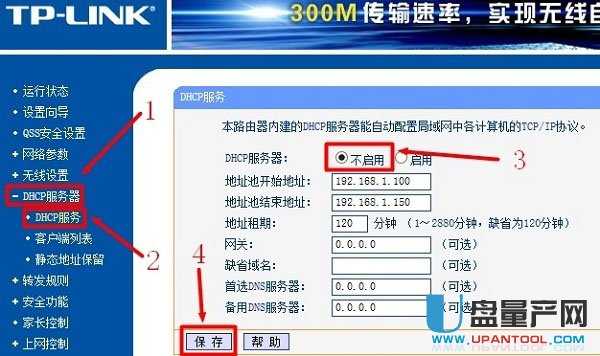

     关闭B路由器上的DHCP服务器：点击“DHCP服务器”——>“DHCP服务”——>“DHCP服务器”选择：不启用——>点击“保存”。

    完成以上步骤后，B路由器就可以上网了，如果想使用B路由器上的无线WiFi，只需要在B路由器上设置一下无线WiFi名称和密码就可以了，不用再进行其它设置。
    方案十一：新版TP-Link路由器，无线桥接设置（以TP-Link TL-WR886N无线路由器为例）
    1、确定被桥接无线参数
    在进行无线桥接设置之前，应该确保你已经知道了，另一台无线路由器的无线名称、无线密码。这2个参数是必须要的，后面在tplink路由器中设置无线桥接的时候，需要用到这2个参数。
    温馨提示：
    被桥接的无线路由器，可以是tplink的，也可以是其它品牌的无线路由器，这个并没有影响的。
    2、tplink设置桥接
    a、连接准备

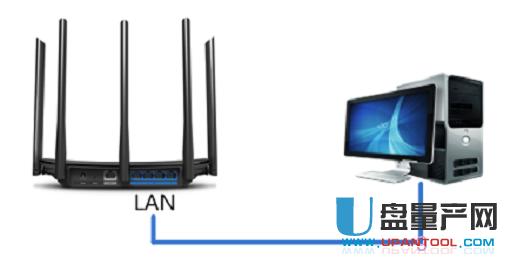

    把你的新版tplink路由器插上电源，电脑用网线连接到tplink路由器的LAN接口。
    b、登录到管理页面

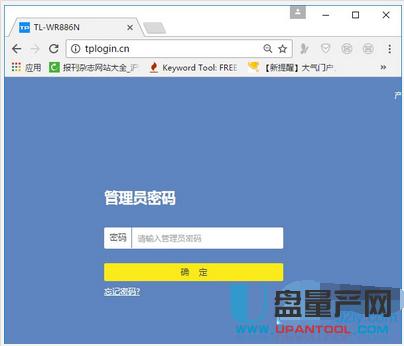

    打开电脑中的浏览器，在浏览器中输入：tplogin.cn 打开登录页面——>输入“管理员密码”，登录到新版tplink路由器的设置页面

    注意问题：
     新版tplink路由器的“管理员密码”，是第一次设置该路由器时，用户自己设置的一个密码。
     如果忘记了“管理员密码”，就只能把路由器恢复出厂设置来解决了。
     c、启用无线桥接设置

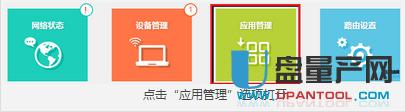

     在新版tplink路由器的管理页面，点击“应用管理”选项打开

然后点击“无线桥接”选项打开

d、运行桥接设置向导

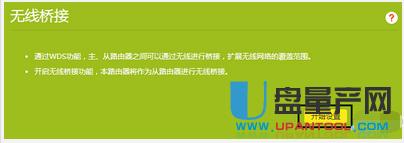

此时，系统会自动打开无线桥接的设置向导，在设置向导页面中，点击“开始设置”选项即可。

e、扫描无线信号

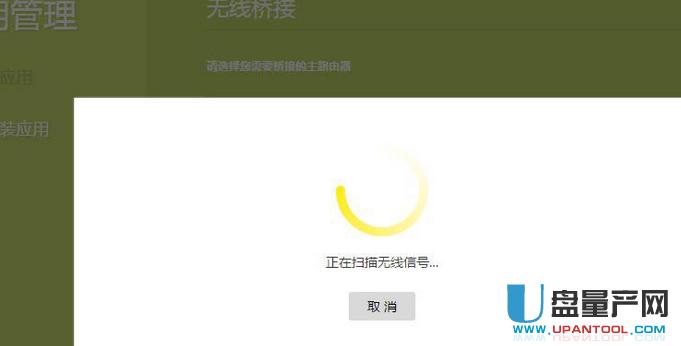

此时，tplink路由器会自动扫描周围的无线信号

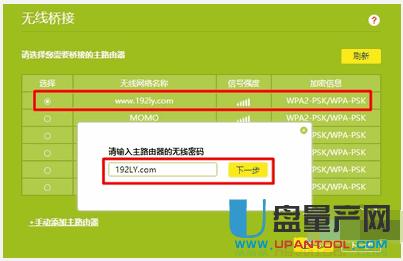

连接桥接的信号
在无线信号扫描结果中，找到、选择需要被桥接的无线信号——>输入该信号的“无线密码”

注意问题：
如果扫描结果中，没有被桥接的无线信号；可以尝试减小2个路由器之间的距离，或者手动扫描下信号。
f、确认管理IP地址
  记录页面中给出的IP地址，以后，需要在浏览器中，输入这个IP地址，才能打开这台tplink路由器的管理页面了。

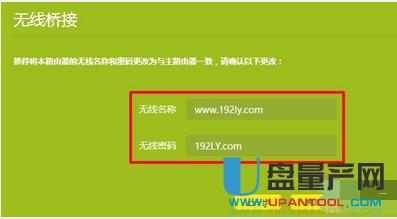

设置无线参数
  大家自行设置这台tplink路由器的“无线名称”、“无线密码”——>点击“下一步”。

    注意问题：
     这台新版tplink路由器的“无线名称”、“无线密码”，鸿哥建议大家将其设置成与被桥接路由器中的“无线名称”、“无线密码”一致。
    因为这样设置，无线桥接设置完成后，只有1个无线信号，使用起来更加的方便。
    3、检查桥接设置是否成功

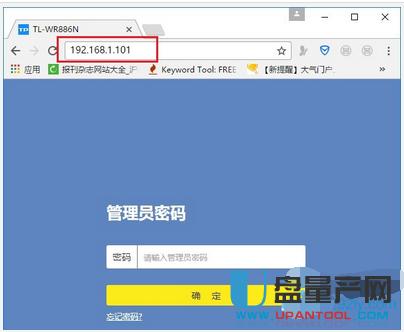

     a、请在浏览器中，输入2.7中记录的IP地址，重新打开这台新版tplink路由器的管理页面。

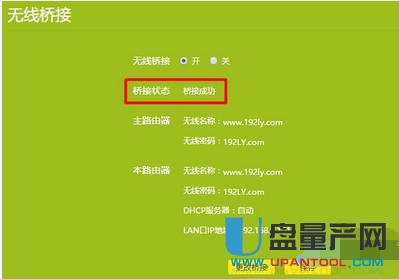

点击“应用管理”——>“无线桥接”——>可以看到“桥接状态为”，如果显示：桥接成功，说明两个TP-Link无线路由器桥接设置成功。

    4、调整tplink位置
    首先，希望大家能够明白，使用无线桥接组网后的网络，在传输速度、稳定性方面，都会受到一定的影响。
    为了能够让桥接后的网络性能能够得到提升，同时还需要保证能够起到扩展无线信号的目的，可以通过调整这台tplink路由器的摆放位置来平衡。
    实例说明：
    把原来的无线路由器所在位置，看着是A点，把原来信号不好的位置，看着是B点，把新版tplink路由器所在的位置，看着是C点。
    那么在无线桥接这个网络中，C的最佳摆放位置，应该在A和B的中间位置。当C处在A和B的中间位置时，桥接后的网络的稳定性、信号扩展效果这个2者都能兼顾到。
    我们在进行路由器桥接时要知道：
    1、桥接模式只负责连接主路由器，和主路由器之间进行数据交换，不接受无线无线客户端的连接（即它不再具备无线AP功能，无线网卡无法连接此路由）。只能通过有线进行连接。
    2、WDS仅仅作为扩展上级路由器使用，除了无线访问控制之外，它不再提供其它防火墙控制功能，这些功能都需要在主路由器上实现。
    WDS无线网络注意事项：
    1、 注意加密方式的选择，确保加密方式、密钥是匹配的。
    2、 注意关闭扩展路由器的DHCP功能
    3、 所有加入WDS网络的无线路由器都要工作在相同的信道
    4、加入WDS的无线路由器要配置相同的网段，但要不同的IP地址
    5、在开启扫描时，无线连接会掉线，所以配置时须采用有线连接
    以上就是关于路由器的各种桥接。如果要扩大信号覆盖范围，就要对路由器进行桥接设置。TP-Link路由器的型号比较多，不同的型号，在无线桥接设置时，设置的思路是完全一致的。

……
