安卓手机坏了拆eMCP/EMMC闪存恢复数据图文教程

u盘教程2022-04-26阅读
U盘的称呼最早来源于朗科科技生产的一种新型存储设备,名曰“优盘”,使用USB接口进行连接。U盘连接到电脑的USB接口后,U盘的资料可与电脑交换。而之后生产的类似技术的设备由于朗科已进行专利注册,而不能再称之为“优盘”,而改称“U盘”。后来,U盘这个称呼因其简单易记而因而广为人知,是移动存储设备之一。现在市面上出现了许多支持多种端口的U盘,即三通U盘(USB电脑端口、iOS苹果接口、安卓接口)。

   如果一个手机彻底坏了,开不了机,比如摔坏的,完全无法正常维修了,那么如果手机里有重要的数据要怎么恢复呢?下面就给大家一个思路,但需要有专业的焊接的设备才可以,但一般是可以恢复完整的数据的。

   首先手机可以变成碎片,但主板上的内存必须是完好的,注意不是运行内存,是机身内存完好即可,因为数据都存放在机身内存里。

   恢复数据思路是:先查看内存芯片上的字母,然后查询芯片型号,比如下面这个例子是海力士eMCP(如下图),FBGA221封装。找到支持脚位的U盘主控板及免驱主控型号(已知安国AU6438支持),如找不到主控板也可以找个读卡器然后查询对应硬盘型号的官方datasheet数据点位,飞线连接。
   硬件连接好后打开Diskgenius分析硬盘分区结构,可见有非常多的逻辑分区。确定用户数据所在逻辑分区后打开R-Studio扫描分析数据目录结构,即可完整恢复出所有数据。
照片可直接恢复出来。联系人、短信…等是以SQlite数据库格式存储,恢复解密需安装linux系统转换出来。
   本方法适用于所有安卓手机 eMMC、eMCP,FBGA153、FBGA162等主流手机内存硬盘。

具体步骤是:

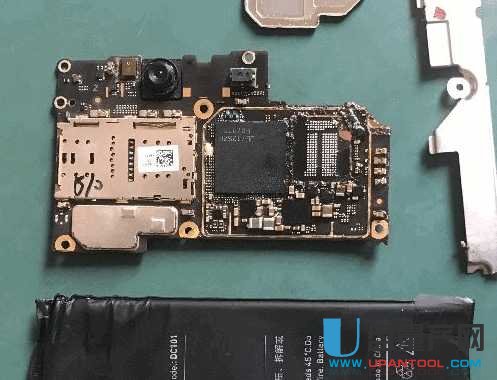

1、先把手机内存芯片拆出来

安卓手机坏了拆eMCP/EMMC闪存恢复数据教程

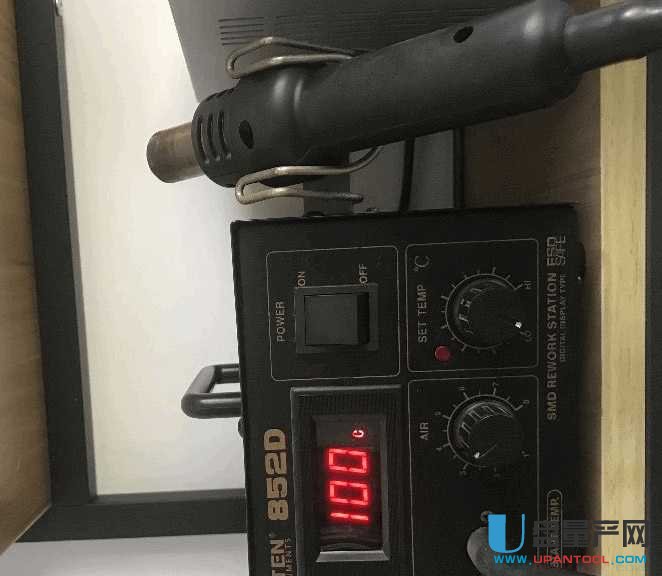

2、然后准备好焊接风枪,温度适中,把内存芯片从手机主板上拆下来。

安卓手机坏了拆eMCP/EMMC闪存恢复数据教程

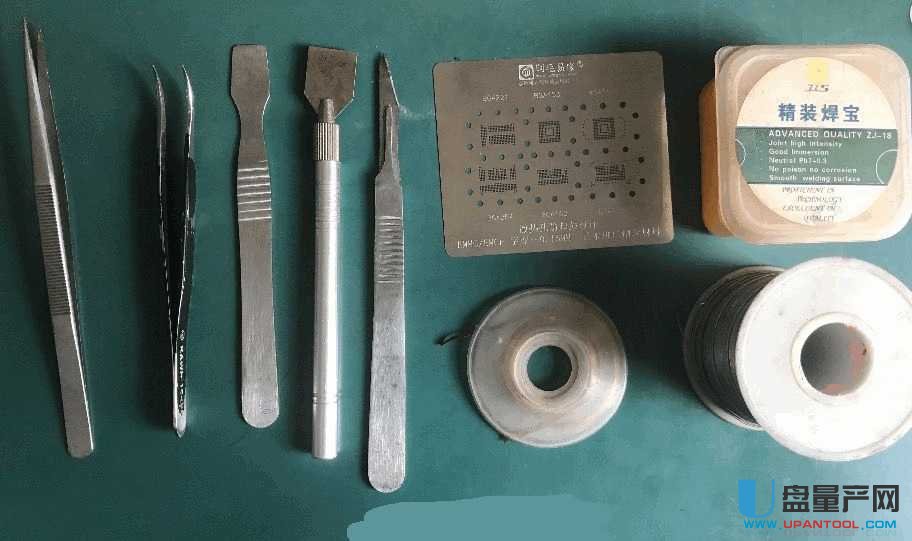

3、准备好焊接eMCP芯片到U盘主控板上的工具如下图。

安卓手机坏了拆eMCP/EMMC闪存恢复数据教程

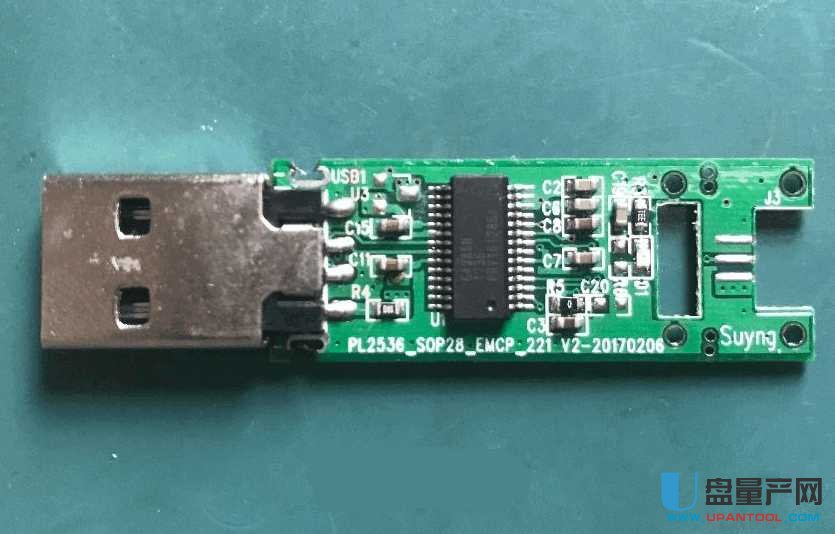

4、准备好免驱的安国主控的主控板,不含内存,但包含其他主控部分,焊接上闪存就是一个完整的U盘了,主控板可以网上买到。

安卓手机坏了拆eMCP/EMMC闪存恢复数据教程

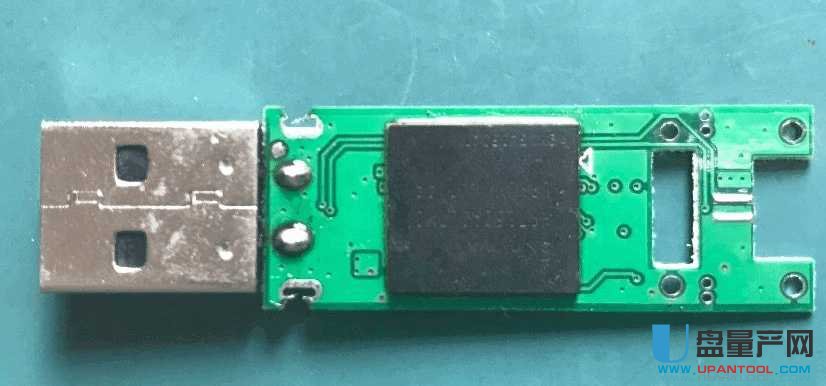

5、用热风枪和锡焊工具把之前取下的内存芯片焊接到U盘主控板上。

安卓手机坏了拆eMCP/EMMC闪存恢复数据教程

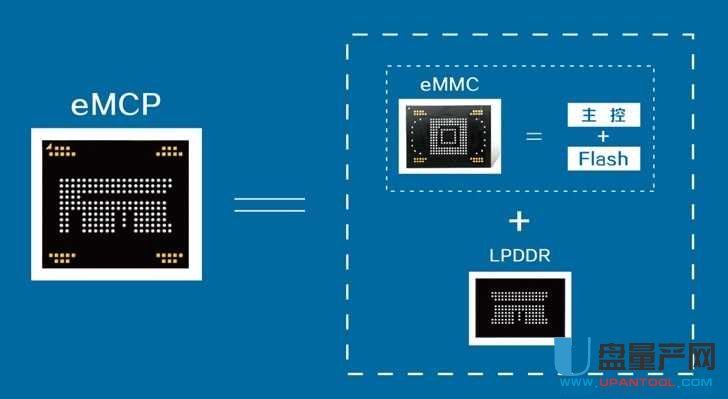

6、焊接emmc或者amcp都可以,这两种手机内存的区别如下。

安卓手机坏了拆eMCP/EMMC闪存恢复数据教程

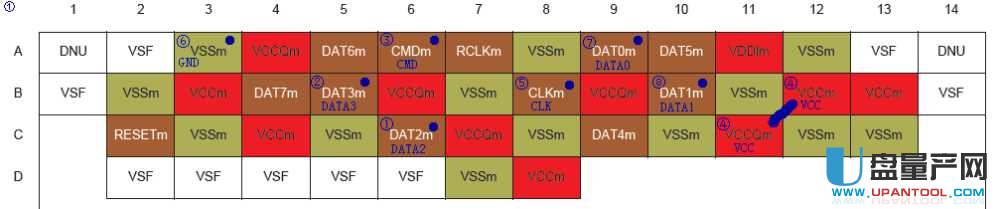

7、下图是海力士内存各种芯片的引脚功能示意图

安卓手机坏了拆eMCP/EMMC闪存恢复数据教程

安卓手机坏了拆eMCP/EMMC闪存恢复数据教程

8、然后把焊接好内存的U盘插到电脑上,用diskgenius分析硬盘分区结构可以看到下图内存里之前在手机里的所有分区,找到你存放照片等重要数据的分区,然后用diskgenius专业版的数据恢复功能,导出数据即可。
安卓手机坏了拆eMCP/EMMC闪存恢复数据教程

   总结:这是恢复损坏手机数据的一个比较靠谱的方法了,当然你得根据你的手机内存型号找对主控板,否则无法识别也没用。
