SSD固态硬盘慧荣量产修好图文教程

u盘教程2022-04-30阅读
U盘的称呼最早来源于朗科科技生产的一种新型存储设备,名曰“优盘”,使用USB接口进行连接。U盘连接到电脑的USB接口后,U盘的资料可与电脑交换。而之后生产的类似技术的设备由于朗科已进行专利注册,而不能再称之为“优盘”,而改称“U盘”。后来,U盘这个称呼因其简单易记而因而广为人知,是移动存储设备之一。现在市面上出现了许多支持多种端口的U盘,即三通U盘(USB电脑端口、iOS苹果接口、安卓接口)。

 虽然固态硬盘ssd的主控类型有很多,但大多数都跟U盘一样可以用量产工具来修复的,下面举一个慧荣主控的ssd修复例子给大家,其主控SM2244G AB,一直做系统盘win7的系统用,前两天突然报错重启,然后就无限卡win LOGO,想重做系统发现ssd无法格式化,无法分区,里面的数据也没法删除。最后无耐找到修复办法,首先需要买了个移动硬盘盒,接上去后就能量产成功了,我的LONGSYS 64G M6固态硬盘绿盘满血复活,实属不易。(量产工具下载使用: )

SSD固态硬盘慧荣量产修复教程

LONGSYS 64G M6固态硬盘内部结构

SSD固态硬盘慧荣量产修复教程

LONGSYS 64G M6固态硬盘拆开后的全貌真身

  回到重点,先拆开SSD硬盘,LONGSYS 64G M6很好拆,就四周四颗螺丝,取下后即可看到M6的真身。拆开LONGSYS 64G M6固态硬盘,意外的是我自己的居然用的是三星的原厂颗粒K9HDGD8U5M,主控是SM2244G AB,加转接上(接上飚王SSK HE-V300移动硬盘盒)量产工具不识别,度娘知道要短接。找遍PCB只看到边上有一排8个触点,直觉短接点应该就在这里面,立马就开始试。8个触点我是按照1-5,2-6,3-7,4-8的顺序,主板上的跳线一般都是这顺序。试到2-6的时候,工具识别出SSD了,直接开卡量产就成功了。

SSD固态硬盘慧荣量产修复教程

短接第2和第6脚进入工厂模式准备量产

SSD固态硬盘慧荣量产修复教程

SMI Mass Production Tool



  量产工具(SMI Mass Production Tool)使用的重点:

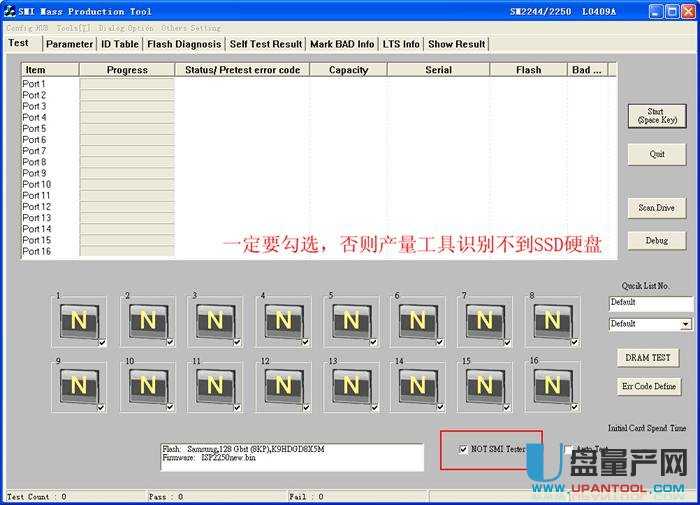

  1.扫描SSD硬盘(Scan Drive)不认别硬盘,是必须要勾选NOT SMI Tester

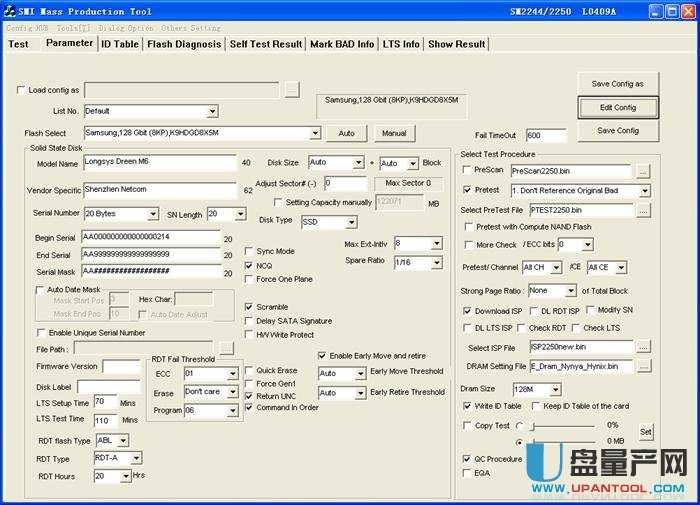

  2.产量硬盘信息需要设置(Parameter),其中设置硬盘参数(Edit Config)时,需要输入量产工具密码,密码为320。否则无法修改量产SSD硬盘参数信息

  3.在设置Parameter里,硬盘模式(Disk Type)必须选择SSD,否则影响硬盘速度及寿命

  4.同样在设置Parameter里,一定要勾选“Download ISP”,否则量产很不容易成功

  5.其它的Parameter设置,就最好按下图的操作

SSD固态硬盘慧荣量产修复教程

  总结:慧荣的芯片的固态硬盘还是很多的,而且因为量产工具也很多,所以不怕坏了不能修好,没买ssd的朋友也可以考虑事先看好是慧荣的芯片再购买,另外只要你是慧荣的ssd就可以参考此文,其他主控的当然就不适用了,但共同点就是必须短接到工厂模式才可以修复,不同主控有对应的量产工具。
