OSPF篇：帧中继承载OSPF-广播

目标：

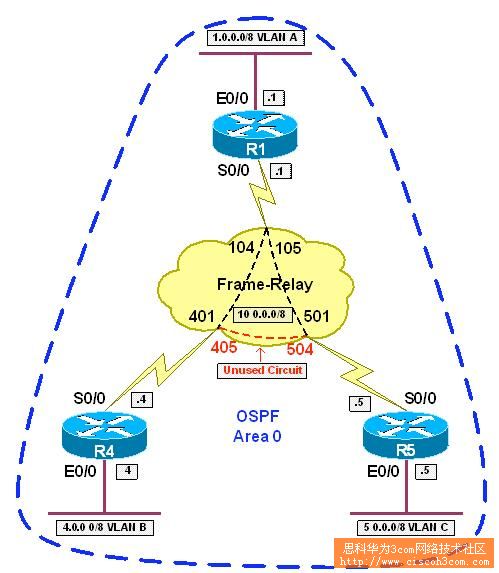

在R1，R4和R5之间的帧中继网络中配置OSPF，网络类型为broadcast，实现VLAN A， VLAN B和VLAN C的互通

配置指南：

在R1上配置接口Ethernet0/0地址为1.0.0.1/8

在R4上配置接口Ethernet0/0地址为4.0.0.4/8

在R5上配置接口Ethernet0/0地址为5.0.0.5/8

在R1上配置接口Seria0/0地址为10.0.0.1/8

在R4上配置接口Serial0/0地址为10.0.0.4/8

在R5上配置接口Serial0/0地址为10.0.0.5/8

在R1，R4和R5的Serial接口上配置帧中继封装

在R4和R5上禁用帧中继反向地址解析

在R1上配置静态映射，通过DCLI104到10.0.0.4和通过DLCI105到10.0.0.5

在R4上配置静态映射，通过DLCI401到10.0.0.1和10.0.0.5

在R5上配置静态映射，通过DLCI501到10.0.0.1 和10.0.0.4

确保链路支持广播和多播数据包传递

在R1， R4， 和R5的Serial接口上配置OSPF网络类型为broadcast

在R4和R5配置Serial接口OSPF优先级为0

配置R1， R4和R5中所有接口加入area 0

自我提问：

broadcast的网络类型和其他网络类型有什么不同？

这种网络类型中LSA是单播还是组播发送？

这种网络类型支持DR/BDR 选举吗？

这些属性对配置有什么影响？

最终配置和验证：

注解：

在网络类型为broadcast的网络中OSPF hellos包是通过组播传递，像non-broadcast的网络类型一样需要DR/BDR 的选举。对于以太网络或者令牌网这种广播型网络来说，这种是缺省的网络类型。需要注意的是本例中的framerelay map命令增加了broadcast选项，这是因为hello包是组播传递的。另外由于不是单播所以对于DR和BDR就不需要配置neighbor的命令。同样还会出现前例讲到的优先级配置问题，略过。

通过使用show ip ospf neighbor命令来验证邻居关系，使用show ip ospf interface命令来验证网络类型和DR/BDR.

关于下一跳的问题也类似前例。
