路由器交换机等设备是中小企业网络的核心,他们负责网络中各个设备的互连以及网络通讯数据包的转发。不过很多网络管理员在出现问题时仅仅通过在客户机上PING目的地址或者其他方式来检测网络故障,要知道在路由交换设备控制台上使用PING能够获得的反馈信息更多,下面笔者就从个人经验角度出发讲讲扩展PING在企业路由交换以及内网管理中的应用。
一,如何在路由交换设备上使用PING:
和平时在普通计算机上使用PING不同的是在路由交换设备上利用PING来检测网络情况需要进行如下操作。
第一步:首先通过telnet或者超级终端连接到路由交换设备上。

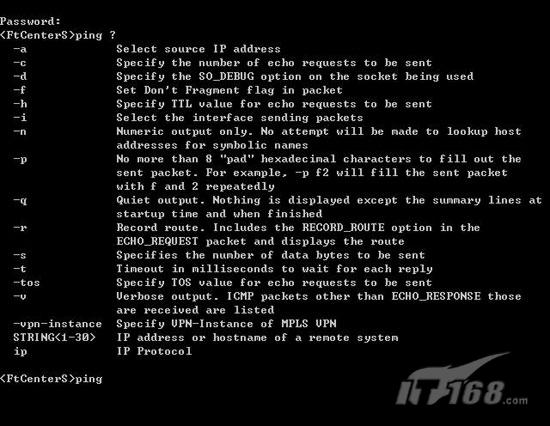

第二步:进入到路由交换的管理界面后不管是在普通模式还是配置模式又或者是高级模式我们都可以顺利的使用PING工具来解决网络问题,即使路由交换设备对连接帐户进行了权限划分,PING指令也依然包含在权限最低的GUEST游客帐户中。(如图1)
第三步:在路由交换设备上的PING指令支持很多参数我们通过ping ?可以查看。

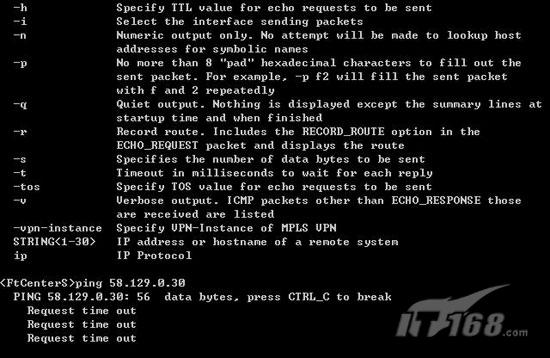

第四步:在路由交换设备控制台中我们输入“ping IP地址”后回车就实现了最基本最简单的PING。(如图2)

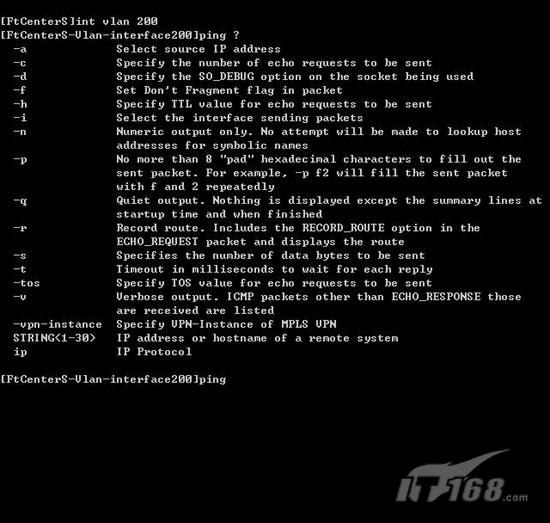

第五步:当然不光是在普通模式下,我们在VLAN模式下也可以通过PING值进行基本检测工作。(如图3)

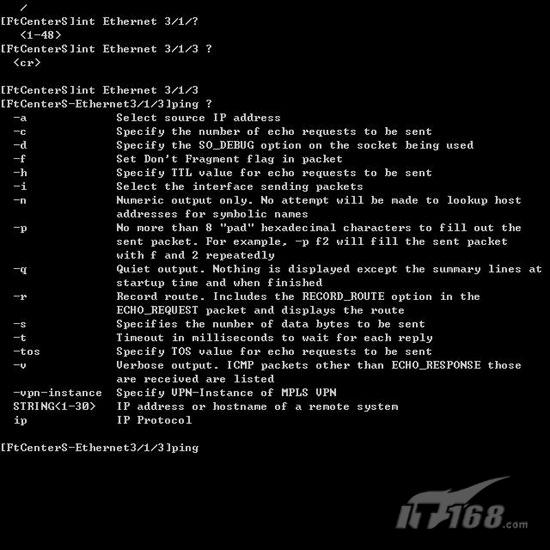

第六步:同样在进入到某个接口后也可以直接在接口模式使用PING值进行网络畅通情况的检测。(如图4)
所以说PING在路由交换设备中的使用是非常灵活的,从上文中我们至少知道了三种PING方式,即在普通模式下,VLAN模式以及接口模式下使用。那么这三个模式下PING又有哪些区别呢?下面我们就来看看路由交换设备上PING的工作原理。
……
