武汉电信FTTX建设及光纤接入模式区分

网络技术2022-05-09阅读
网络技术是从1990年代中期发展起来的新技术,它把互联网上分散的资源融为有机整体,实现资源的全面共享和有机协作,使人们能够透明地使用资源的整体能力并按需获取信息。资源包括高性能计算机、存储资源、数据资源、信息资源、知识资源、专家资源、大型数据库、网络、传感器等。 当前的互联网只限于信息共享,网络则被认为是互联网发展的第三阶段。

1 前言

作为我国最早进入FTTH市场的电信运营商,武汉电信在全国进行了第一个FTTH试点项目(武汉长飞公寓)和第一个FTTH商用项目(武汉紫菘小区)的建设,从此拉开了FTTH在中国的发展序幕。在早期的建设中,武汉电信共实施了十多个光纤到户项目,主要是采用FTTH建网模式,提供数据+语音+CATV+IPTV三网合一业务。这种模式虽然具备巨大的带宽优势和完善的全业务提供能力,但由于初期投资成本较ADSL等传统接入技术高,因此现阶段还难以大范围的规模推广。

随着FTTH建设的不断推进,武汉电信更加注重网络的投资收益比,建网理念也更加稳健务实。从2007年开始,武汉电信针对武汉小区建设的不同场景、用户的不同需求、新区和旧区不同的环境、城市和农村不同的地域,先后在EPON+DSL,EPON+LAN、农村信息化改造等建网模式上进行了积极的探索和试点,并且取得了巨大的成功,已经成为中国电信应用模式最全,应用规模最大的地方运营商。

在所探索的多种建设模式中,EPON+LAN的方式开始得到广泛应用。2007年8月,武汉电信便针对城区中心新建的20个居民小区开展了第一批FTTH的建设工作,总计约2万线,全部采用EPON技术的FTTB+LAN方式建设。在该项目中,烽火通信成功拿下了一半的份额,并且所提供的FTTB+LAN方案在后期工程开通中取得了巨大成功。这种方案不仅可有效降低网络的建设成本,并且业务提供完备,能够满足快速、高效的网络建设需求,在国内FTTX市场取得了良好的效应。

随着FTTB+LAN建网模式的成功应用,武汉电信于2008年1月又针对城区内60多个新建小区的光纤接入工程向社会公开招标。该项目依旧延续了前期FTTB+LAN的建设方式,用户规模30000户,是我国迄今为止规模最大的单项FTTH工程。紧随其后, 2008年2月,武汉电信又启动了武汉市郊区的农村信息化EPON项目,采用FTTN+DSL的建设模式,预计初步规模近5万线。

从这一系列的招标中可以看出,武汉电信的“光进铜退”已全面提速,并且其成熟的建网模式、丰富的工程建设经验对全国其它城市推广FTTX有着重要的借鉴意义。在武汉电信的FTTX发展历程,烽火通信一直扮演着十分重要的角色。2005年4月,双方曾携手成功开通了国内首个由运营商主导的紫菘花园FTTH商用工程,由此揭开了我国FTTH的商用序幕。随后,烽火还相继承建了武汉创业街、武汉当代国际花园等多个FTTH工程,用户规模近4万户,其丰富的业务、成熟的性能以及稳定的运行深受用户好评。并且,烽火通信还始终站在产业健康发展的角度上,与武汉电信积极进行深层次、全方位的合作,努力提供领先的产品技术和差异化的FTTX建网模式,力助武汉电信在日益升温的FTTH市场中取得更大的成功。

2 烽火通信在武汉电信的光纤接入模式介绍

目前,烽火通信凭借在光纤接入领域的深厚积累以及丰富的FTTX建设经验,已推出了一系列差异化的FTTX建网方案,广泛应用于高端商业楼宇、普通区民小区、农村信息化、视频监控等不同领域,为武汉电信的“光进铜退”作出了积极的贡献。

2.1 针对高端小区的FTTH模式

FTTH模式主要应用于高档住宅小区。局端AN5116系统放置在端局机房,提供上联到城域网和软交换平台的业务接口。线路部分全部采用无缘设计,将室外光交接箱安置于小区绿化带或地下室等空闲区域,光分路器放置于光交内。用户端采用烽火通信FTTH型ONU AN5006系列设备,放置在用户家中的智能终端盒内。目前已建的FTTH接入小区基本都实现了三网合一,能够同时提供语音、宽带、IPTV和CATV业务。为武汉电信树立了极佳的品牌名誉度。组网拓扑情况如下图:

武汉电信FTTX建设及光纤接入模式分析_网络技术

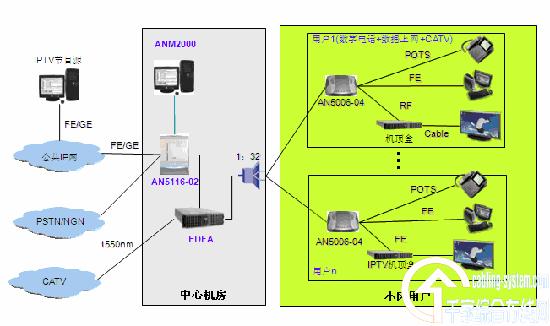

图1 武汉电信FTTH建设项目网络拓扑

2.2 针对普通居民小区的FTTB+LAN模式

武汉电信大规模采用烽火通信EPON系统及FTTB+LAN型ONU来进行小区网络的建设:局端AN5116系统放置在端局机房,提供上联到城域网和软交换平台的业务接口。线路部分全部采用无缘设计,将室外光交接箱安置于小区绿化带或地下室等空闲区域,光分路器放置于光交内。用户端采用烽火通信MDU(LAN)型AN5006系列ONU设备;针对小区楼宇不同的用户分布情况,搭配使用来进行组网。ONU设备安置于楼道网络终端箱内,并采用后备电源来提供语音业务8小时以上的停电续航能力。网络拓扑情况如下图所示:

武汉电信FTTX建设及光纤接入模式分析_网络技术

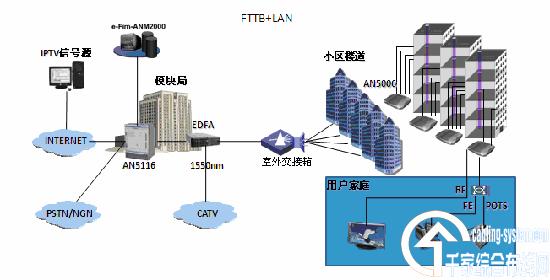

图2 武汉电信FTTB建设项目网络拓扑

2.3 针对近郊及农村的FTTN+DSL模式

武汉电信在针对城区接入网进行了大规模的EPON建设后,目前将目光转移到武汉市郊区村通项目建设中。选择利用EPON 系统平台,提供宽窄业务综合接入。前期实现洪山等多个远城区/郊区营维中心开通党员先进性教育平台,采用烽火MDU(DSL)型AN5006系列ONU设备,在各接入网点提供ADSL2+宽带接入,先期实现宽带下沉,后期将把窄带全部割接到EPON网络同时承载,宽窄带同时下沉,由光纤完全替代主干铜缆,进一步实现光进铜退。

与此同时,针对农村少量的一些新建区域,也采用了宽窄带同时下沉的方式来解决业务接入。

目前武汉电信针对农村信息化及宽带下沉的EPON项目,初期需求近5万线,未来设备扩容需求达到10万线。

武汉电信FTTX建设及光纤接入模式分析_网络技术

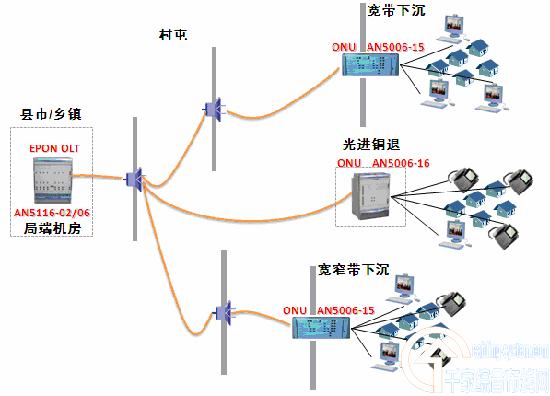

图3 武汉电信FTTN+DSL建设项目网络拓扑

2.4 网管系统

随着网络规模的进一步扩大,武汉电信针对EPON网络的网管系统采用了集中网管和客户端的架构,采用分权分域的方式,网管信息由带内随业务数据一并上联到城域网,汇聚至网管服务器。集中网管采用超级服务器,放置在传输中心,所有OLT的网管信息汇聚到超级服务器上贮存。各个区局配备网管客户端,根据权限管理并监控所属区域的光纤接入网。目前武汉电信已基本实现每个区局配备一套网管客户端的能力,并具备多个LCT网管设备维护终端,广泛应用于其他维护及网监部门。随着应用的进一步加深,烽火已开始着手协助武汉电信开发统一网管监控平台,让光接入网真正实现和智能数据网的融合。
