双向可拆卸配线架概述（组图）

在综合布线当中，配线架是不可缺少的配线设备之一，虽然综合布线行业的工程师对其在具体施工和维护过程中的作用说法不一，但是都一致认为其在综合布线当中是不可或缺的。你可以想象一下，如果一个网络管理员面对的是一个没有配线架，且点数超过400点的机房，那么他所面对的管理任务是惊人的，甚至是不可能的任务。

由于综合布线的一大作用是利用相同的接口和相同的传输介质来传输不同的信息，因此我们要通过连接不同信息的配线架之间的跳接来达到该目的。配线架的作用简单来说就是综合布线系统中的连接枢纽，起着将传输信号灵活转接、灵活分配以及综合统一管理的作用，使整个机房的连接看起来美观，整洁，规范，网络管理员对整个网络的管理相当方便。

一般来说我们可以把配线架分为铜缆配线架和光缆配线架。

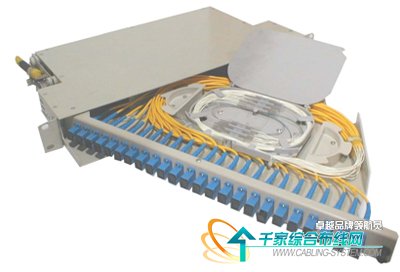

光配线架一般为不带光纤耦合器，按照实际的工程需要配备相应数量的耦合器，空口用防尘盖遮挡（如下图1）。

图1旋转式光纤配线架  铜缆配线架是我们在综合布线配线系统和主干语音系统中广泛采用的产品，可分为三个层次的产品：

最低层次是固定模块不可拆卸的配线架，这种配线架一旦一个端口的后部打线损坏，就只能更换端口从新进行端接了（如下图2）。

 图3模块单向可拆卸铜缆配线架

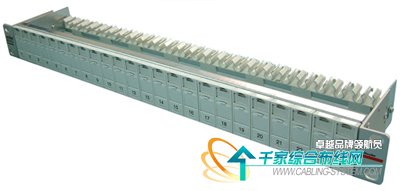

第三层次是双向可拆卸配线架，打线完成后，可从前部拆卸模块，平时维护只要用简单的工具从前端将相应的模块拆卸下来更换即可（如下图4）。

图4双向可拆卸铜缆配线架

说到RJ45接口铜缆配线架，还有一段历史。80年代末，综合布线刚进入到中国的时候，传输速率很低，线缆只有3类，因此配线系统只有110式配线架，无论是水平子系统还是主干子系统，均使用该系统，主要与大对数线缆配套使用，体积小，密度高，价格便宜。随着技术的不断发展，综合布线系统分别出现了超五类系统，6类系统，7类系统。而且还细分为屏蔽与非屏蔽，网络端口也向RJ45型接口靠近，因此用于端接的配线系统演化为19英寸RJ45的配线架系统。背面进线采用110端接方式，正面全部为RJ45口用于跳接配线。

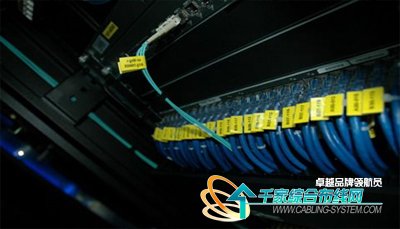

该配线系统通过与理线架的配合，可在施工完成初期收到很好的效果，甚至可称为“完美”（如下图5所示）。

图5整洁的配线系统

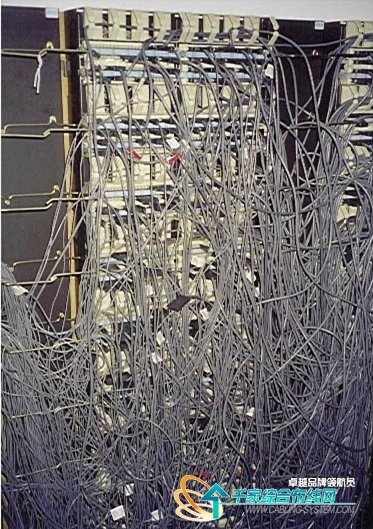

然而随着时间的流逝，随着管理员不断地修改跳线，整个跳线就会面目全非，如下图：

图6混乱的配线架前端跳线

因此，这样就为网络管理员对整个机房的管理提出了挑战，各种方案应运而生，有人提出使用电子配线架系统，而使用智能配线系统来解决这个问题似乎有点杀鸡用牛刀的嫌疑。这时双向可拆卸配线架就为解决该问题提供了一个廉价的方案，虽然不能称为完美的解决方案。

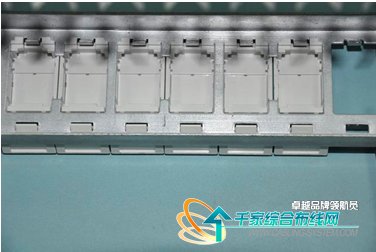

接下来我们就来认识一下这种配线架，如下图，我们可以清楚地看到前端卡接块的结构，上面2个，下面1个卡扣，卡接牢固。

图7前端面板卡接结构

该配线架可轻松实现6类屏蔽模块的装配，如下图：

图8该配线架可与6类屏蔽模块配合

6类屏蔽模块和该配线架相当贴合，没有任何松动和空隙。如下图：

图9 6类屏蔽模块装配完成

我们想像一下，线缆已经全部打线完成，24个模块也完成装配，配线架已经装入机柜完成，这时我们要对其进行更改，怎样将模块和线缆进行拆卸呢？后向操作显然是不可能的，而前向拆卸的机关在哪里呢？需要什么工具吗？如下图：

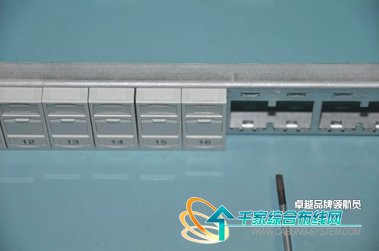

图10 准备前向拆卸面板

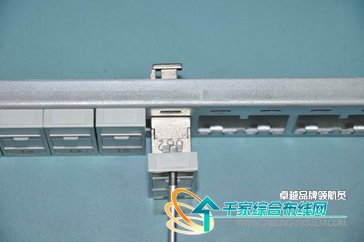

原来，拆卸的机关隐藏在标签框中，用一字螺丝刀插入标签框内部的小槽中，轻轻往下一按，前端面板和模块一起下来了。如下图：

图11螺丝刀插入标签框后的小槽中

图12前端拆卸完成

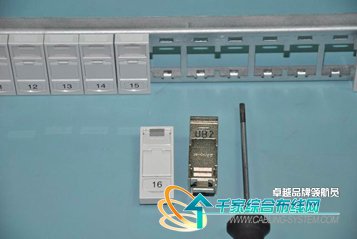

拆卸完成以后，便可进行相关模块的更改了。如下图

图13更换相关的模块

通过上述整个施工过程的演示，我们可以清楚的看到双向可拆卸配线架的总体设计思路及其在施工过程中提供的便利。作为整个网络节点的集中地，配线架的制造工艺和设计理念必将对综合布线的前期施工和后期维护升级产生越来越多的影响。

……
