如何在数据中心里应用多模光纤连接

网络技术2022-05-10阅读
网络技术是从1990年代中期发展起来的新技术,它把互联网上分散的资源融为有机整体,实现资源的全面共享和有机协作,使人们能够透明地使用资源的整体能力并按需获取信息。资源包括高性能计算机、存储资源、数据资源、信息资源、知识资源、专家资源、大型数据库、网络、传感器等。 当前的互联网只限于信息共享,网络则被认为是互联网发展的第三阶段。

在给数据中心选择光纤布线解决方案时,无论是从策略选择还是从经济选择上来说,如果能选择到一个使用寿命长、建设成本低、使用成本低的解决方案,那将是最理想的结果。一个光缆系统基础设施,至少可以使用15到20年,且将经历数代的系统设备更新和至少两代的数据传输速率增长。

某些参数,如信号时延、光纤带宽、连接器类型、模式噪声和连接性能等,在确定光缆系统的最长使用年限时,都起着重要的作用;另一个能影响数据中心物理层光产品使用寿命的重要参数是通道插入损耗。

TIA-942标准定义了通道为安装有特定应用设备的两点之间的端到端传输路径。光学网络的整体性能取决于各个通道的性能是否符合传输标准所指定的比特误码率(BER)要求。

多模光纤的最大通道距离与带宽性能参数和所被允许的通道最大插入损耗预算相关。例如,对于一个使用850nm OM3光纤的300米10GBase-SR链路而言,所能被允许的最大插入损耗是2.6分贝。在这2.6分贝的预算里,有1.1分贝用于光纤本身所固有的损耗,而光纤连接和/或连接器损耗就占了另外的1.5分贝。

数据传输速率越高,通道插入损耗预算就越严格。另外,每随着数据传输速率的增加,多模光纤所能支持的端到端传输距离就越来越小。通道插入损耗预算越来越严格和多模光纤所支持的通道距离越来越短的趋势,在部署一个结构化光学布线网络,或模块化高密度MPO布线解决方案时,都应该多加注意。

为取得灵活性走向结构化

在数据中心里实施结构化布线系统,对于提高基础布线设施的效率和使用周期,是非常重要的。一种结构化的布线解决方案,正如TIA-942标准推荐的,以其方便的设备移动、添加和更改(MAC),优化了布线系统的灵活性,来面对现在及将来的网络需求。如图一所示。

如何在数据中心里应用多模光纤连接_网络技术

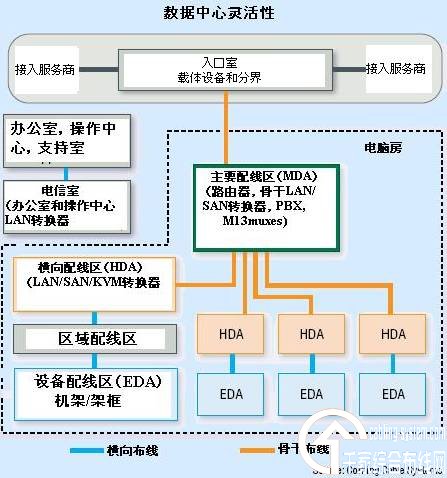

图一:数据中心里的结构化布线解决方案提供灵活性以应对目前和未来的网络需求

数据中心的主配线区(MDA)包括了主交叉连接(MC),是数据中心结构化布线系统的中心布线区。骨干布线在整个数据中心里都是从MC延伸的星型网络,而特别延伸到水平配线区(HDA)。同样的,水平布线以星型拓扑结构从HDA里的水平交叉连接安装到各个设备配线区(EDA),或安装到位于HDA 和EDA之间的区域配线区(ZDA)。

一个水平交叉连接不是必须的。例如,使用光纤的数据中心也许会实施集中化,而不是分布的电子数据网络。集中化光纤布线作为HAD里交叉连接的可选方案之一,来支持一些集中的电子设备。集中化光学布线通过在HDA里进行拉伸光缆、连接器连接或尾纤熔纤等方式,提供从数据中心的EDA到集中化交叉连接的连接。当不使用水平交叉连接时,布线从MDA里的主交叉连接直接延伸到ZDA或EDA。

选择一个集中化的光纤基础设施,也许能够提高链路距离,但也许增加了连接器数量因而可能导致整个通道的插入损耗。若要符合未来数据率的需求,就必须兼容考虑通道距离和插入损耗。但无论如何,在进行光纤基础设施规划和建设前,都应该认真规划并周全考虑,以减少网络布线维修和拆迁的可能性。

例如,结构化光学布线已成为了能对数据中心里的储存区域网络(SAN)进行有效监测的的一个要素,即使某个SAN具有数百个甚至数千个端口。但是,单单实施结构化布线不一定能解决数据中心里的问题。随着越来越多的服务器进入储存区域网络里,传统光学布线解决方案的局限就被暴露出来了。特别是,SAN里所需要的光纤数量,正从数百根增加至数千根。在一个结构化的布线建筑里,部署较新的、模块化的、高密度的布线解决方案,是一个最好的方法,以便达到数据中心可管理性、可测量性和高可靠性的物理层次需求。
