图解德特威勒6A类模块打线规则

德特威勒在业内向来是以提供优秀的全屏蔽解决方案闻名的，其7类和7A类线缆，无论从工艺上来说还是从性能来说，都达到了一个全新的高度，因此，许多追求高性能的客户，尤其是许多欧洲客户都选择德特威勒的产品，因为他们已经习惯了德特威勒高品质的服务。

在中国，大量的终端设备还都是采用RJ45的接口方式，而大家都知道，这种8根铜针并排的模块是无法达到7类的传输标准的，6A类500MHz已经是其传输的极限了（如下图1，德特威勒6A类模块），要达到7类传输标准必须采用4线对完全隔离的PS模块（如下图2，德特威勒7类PS模块），两个模块的差异一目了然（如下图3，两种模块结构的比较），要升级全部的系统需要投入大量的金钱。因此，许多客户如德国大众，他们选择了折中的方案，墙体内的线缆采用德特威勒7类线缆，物理带宽可达1000MHz；模块采用6A类RJ45模块，后期只要更换为7类模块便可将整个链路升级为7类，大大节省了成本。

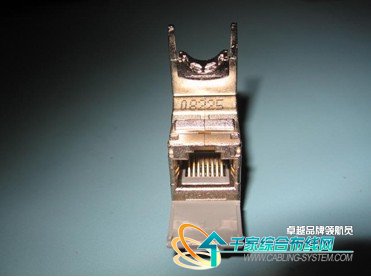

图1   6A类模块

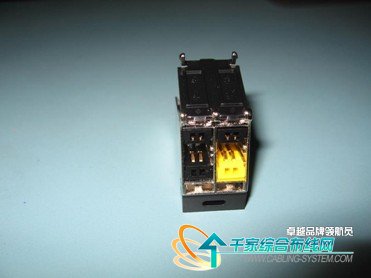

图2   7类模块

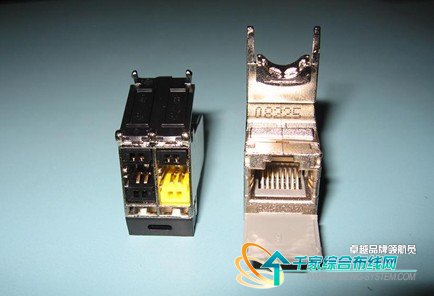

图3    7类模块和6A类模块的比较

现在，我们就来看看，怎样进行6A类模块的打线。首先我们来认识一下，本次我们操作的两个对象，如下图，

图4.6A类模块的分解图，

图5A和图5B.7类线缆（LSOH护套）。

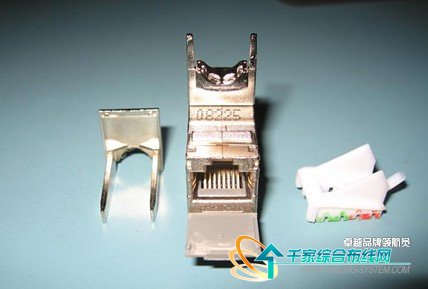

图4   6A类模块分解图

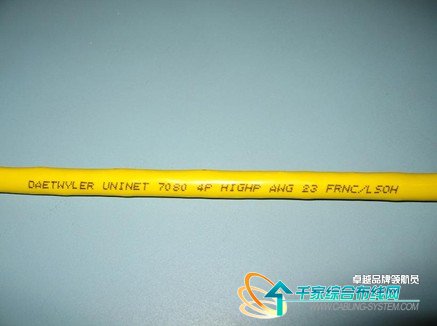

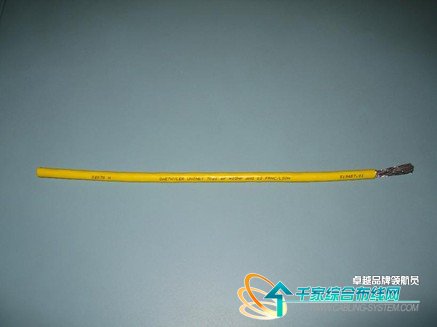

图5A  7类线缆印字

图5B   7类线缆结构

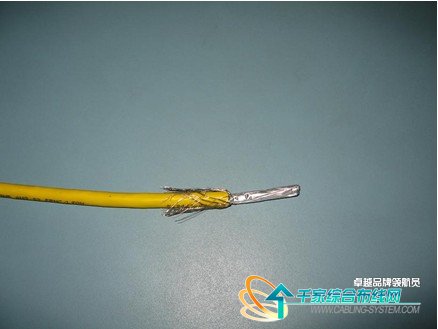

第一步剥线，如下图6，剥下最外面的护套层，我们可以看到，德特威勒7类线为铝箔对对屏蔽+丝网总屏蔽，达到了非常优秀的屏蔽效果。然后将丝网层向后翻起。

图6    剥线

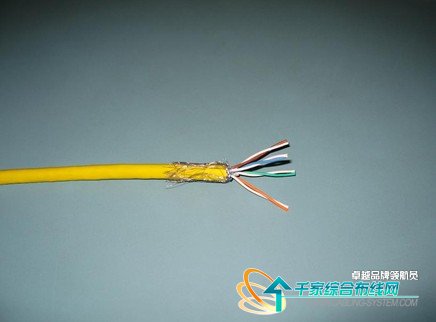

第二步，将四线对的铝箔屏蔽层剥除，由于是铝箔+丝网双层屏蔽结构，因此我们可以将铝箔层去除，留下丝网层，不影响整体的屏蔽性能。如下图7。

图7   去除铝箔层

第三步，参照塑料线槽模块的色标位置，将相应的线对修剪短，以利于将4线对卡入线槽中。如图8A和图8B色标的排列。如图9将线对修剪出相应的长度。

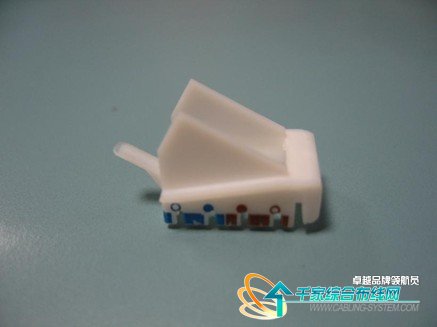

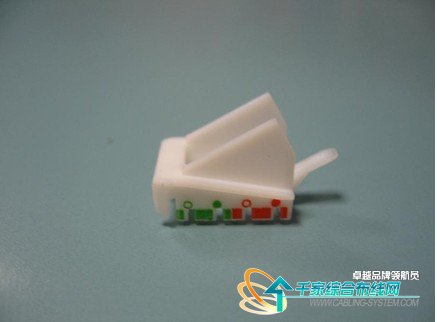

图8A   色标排列顺序

图8B    色标排列顺序

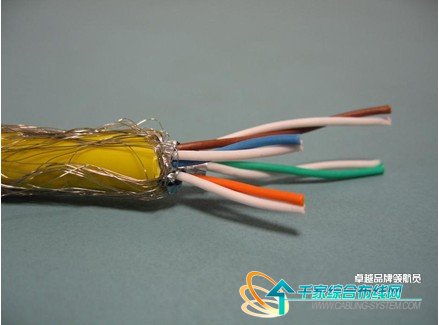

图9   修剪长度

第四步，将线对伸入线槽模块的相应区块中，如图10。并解开线对，按照色标将线卡入线槽中，如图11。

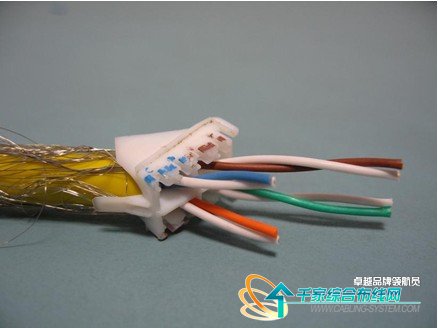

图10    伸入区块中

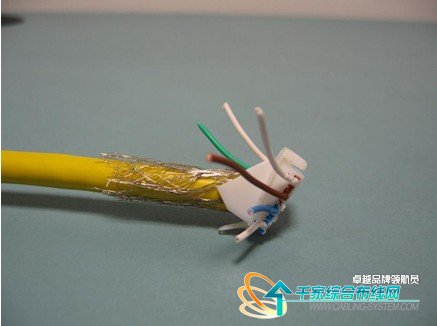

图11    卡入相应的线槽中

第五步，将多余的线缆修剪干净，如图12所示，并将线槽块压入模块中如图13。

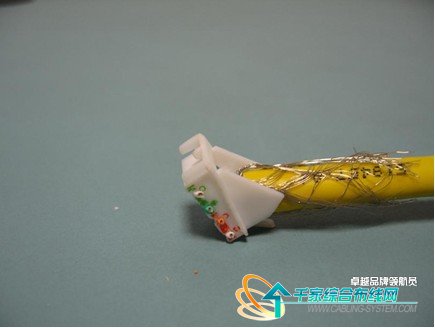

图12    修剪多余的线缆

图13    塞入模块中

第6步，将金属卡销压入模块中，如图14，以固定上一步塞入的塑料卡线槽，效果如图15。

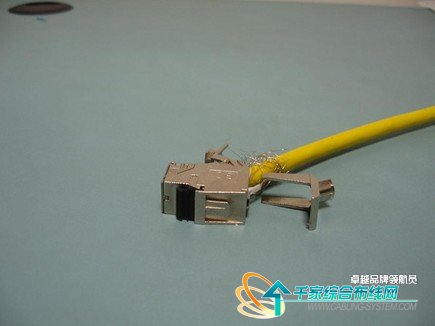

图14   等待压入的卡销

图15 压入后效果图

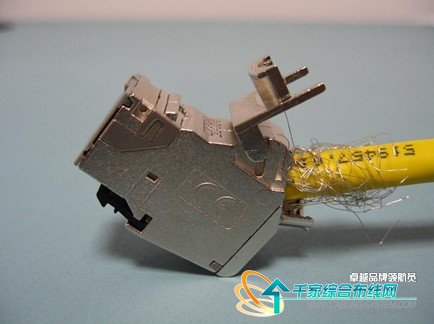

第七步，将模块最上端得盖子翻下来盖上，如图16。并用绑扎带固定，效果如图17。整个模块制作过程完成，其间，须将丝网屏蔽层整理顺畅。

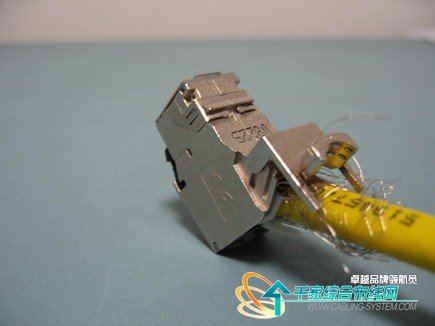

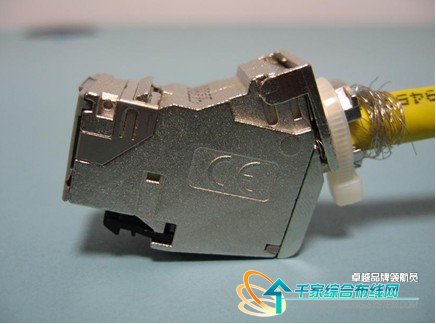

图16    翻下模块盖

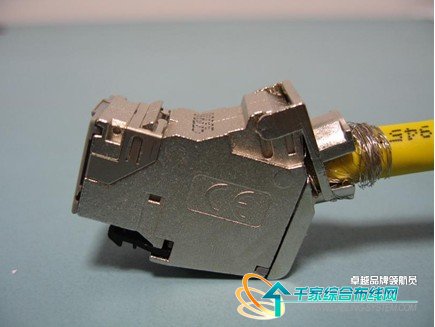

图17    用绑扎带固定

通过以上介绍，大家可以感觉到，德特威勒6A类模块打线并不复杂，且完全是属于免工具模块，大量节省了屏蔽系统的施工时间。

……
