WayOS软路由器内网VLAN如何设置

　　WayOS软路由有一项内网VLAN功能，该功能是通过给下的交换机划分802.1QVLAN，可以实现内网用户处于不同的VLAN下，通过路由与交换机的VLAN标签对接，方便管理员管理内的用户。WayOS软路由器内网VLAN划分设置方法其实很简单，下面由学识网小编告诉你!

　　WayOS软路由器内网VLAN划分设置方法

　　第一步：打开路由器内网vlan的配置界面。

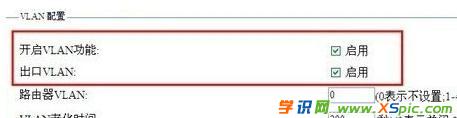

　　该功能设置的隐藏界面是：192.168.1.1，在浏览器中输入上述地址，即可进入路由器内网VLAN配置页面，如下图所示为，勾选上开启VLAN功能和出口VLAN，点击提交设置。

　　开启VLAN功能：对含有vlantag标签的数据，路由器转发时会去掉vlantag标签。

　　出口VLAN：对含有vlantag标签的数据，路由器处理后转发时会加上对应的TAG标签再进行转发。

　　路由器VLAN：路由器转发的数据会强制附带上设置的TAG标签，这里一般保持默认。

　　第二步：给路由器LAN口下的交换机划分VLAN

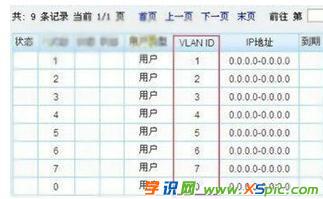

　　以8口交换机为例，配置是交换1口的vlan ID为1，2口的VLAN ID为2，以此类推，7口的VLAN ID为7。8口为公共口，该口与路由器的LAN口相连。效果如何，我们通过下面这个例子来看一看。我们在维盟路由"认证管理">>"用户管理"处添加一些带VLAN ID的用户，如图所示：

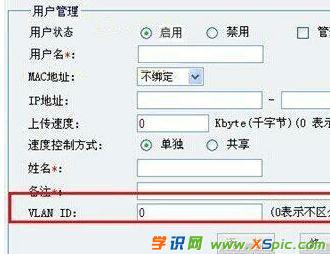

　　另外还要注意：带有内网VLAN功能的软路由，在用户管理界面会多一个VLANID的配置项。要说明的是，VLAN ID为1表示该账号必须是PC在交换机VLAN ID为1的接口下面才能登陆，0表示在任意一个VLAN下都可以登陆。

　　将PC与交换机2口相连，打开宽带连接，使用VLANID为2的账号进行拨号，可以正常。断开连接，使用VLANID为3的账号进行登陆，会出现691错误提示。

　　如果使用VLANID为0的账号，那么在交换机的任一接口都可以登陆成功。
