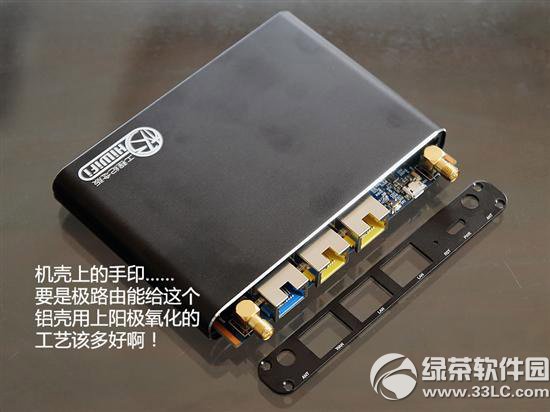

拆掉挡板，PCB就露了出来。

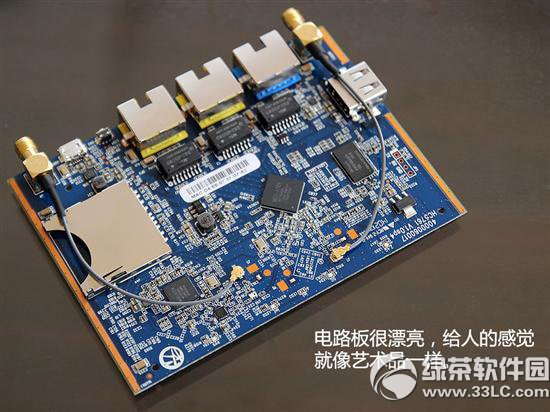

相比于外观，极贰的PCB很漂亮有木有?宝蓝色的PCB外加整洁的走线，看起来赏心悦目。这也很能说明极路由设计师的水平。

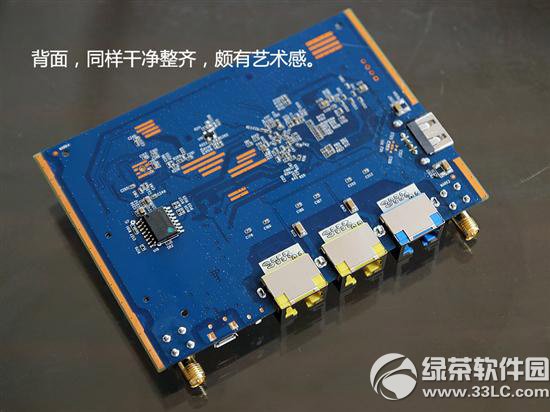

背面也非常干净，焊点干净利索，起码在PCB上，极贰的做工没得说。

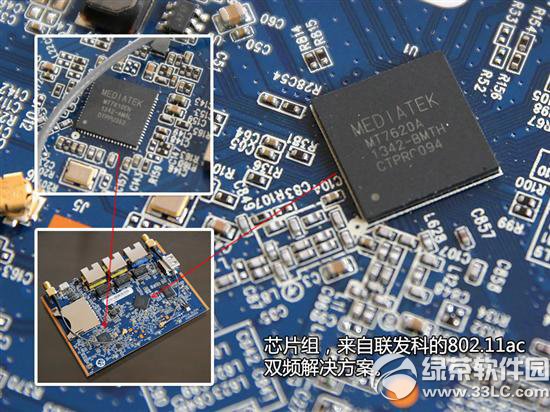

来自联发科的芯片组。虽说联发科一直被誉为山寨之友，但是起码联发科的这款网络芯片，在千兆双频的领域，还是很有份量的。当初发布的时候，联发科也说这是世界上体积最小速度最快的网络处理器。

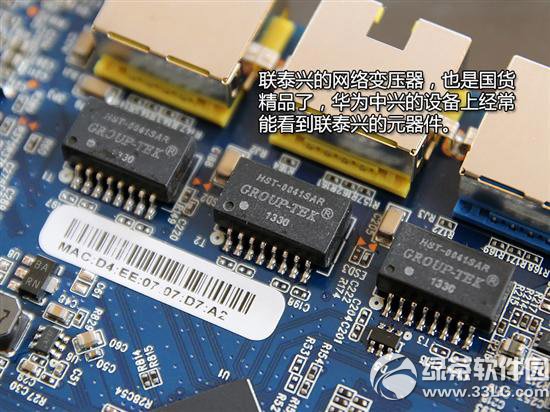

有线网口后面的网络变压器，来自国内著名的联泰兴。

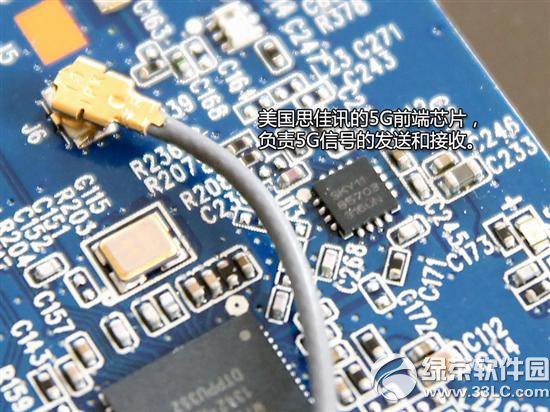

5GHz的前端芯片，用来发送和接收该频段的数据。不过话说回来，我们虽然看到了极路由内部的做工非常出色，而且在硬件规格上也确实是当前一流。
以上就是极路由2拆解评测的全部内容。
