我想iCreate i5128主控U盘加写保护开关图文教程

U盘的称呼最早来源于朗科科技生产的一种新型存储设备，名曰“优盘”，使用USB接口进行连接。U盘连接到电脑的USB接口后，U盘的资料可与电脑交换。而之后生产的类似技术的设备由于朗科已进行专利注册，而不能再称之为“优盘”，而改称“U盘”。后来，U盘这个称呼因其简单易记而因而广为人知，是移动存储设备之一。现在市面上出现了许多支持多种端口的U盘，即三通U盘（USB电脑端口、iOS苹果接口、安卓接口）。

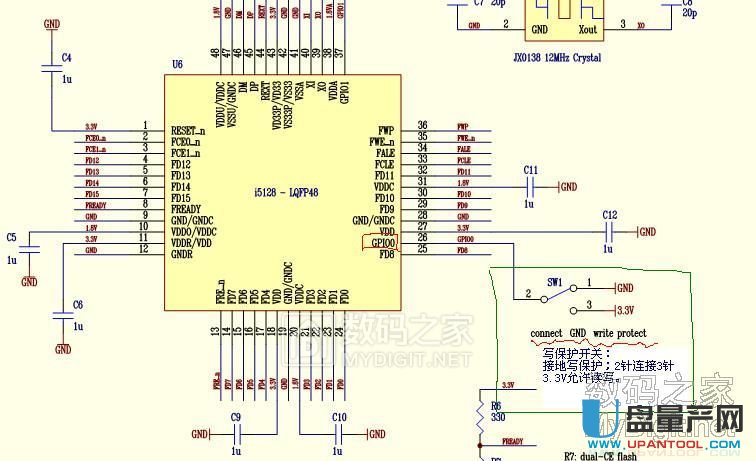

首选是最关键的写保护开关跟主控的接线图。上图可以看到开关需要飞线到GPI00端也就是pin26，开关另一端接地。

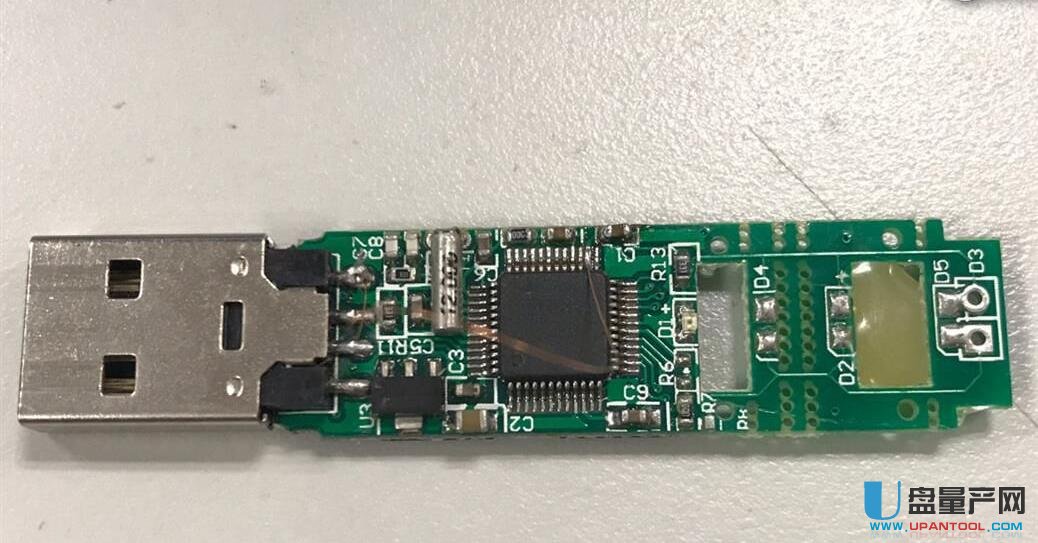

1、U盘拆开如下图的样子。

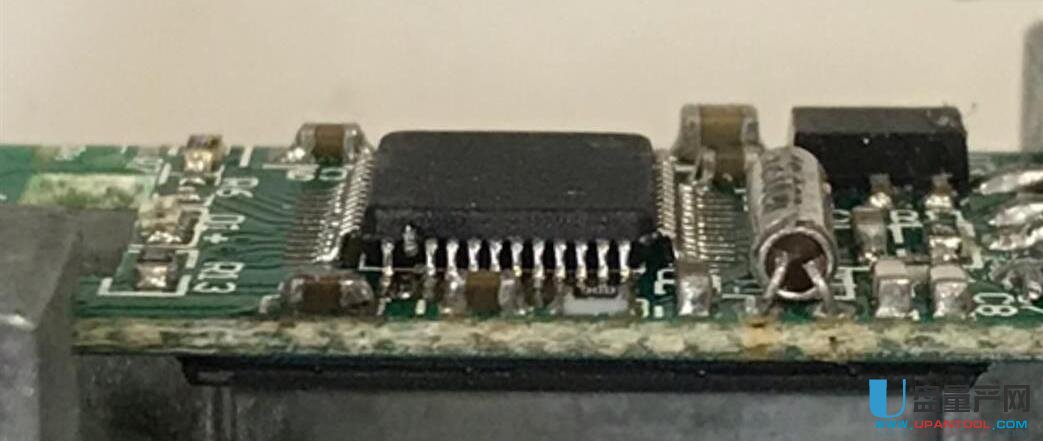

2、先测试一下，把pin26挑起来，然后接地看看是不是写保护了。

3、用飞线的方式接地，测试成功。

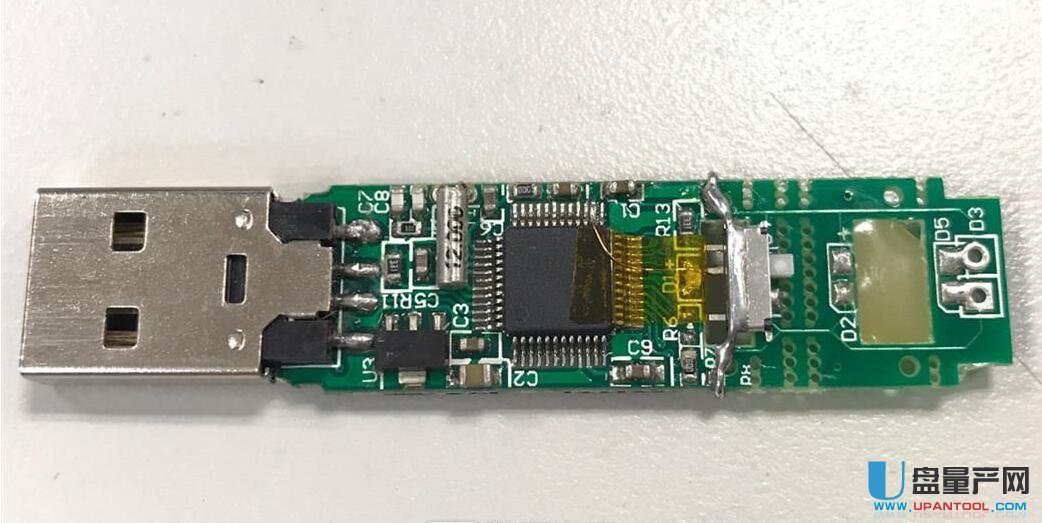

4、然后把飞线断开接到准备好的一个开关上，开关焊接固定到接地端，PIN26的线焊接到开关的中间端。

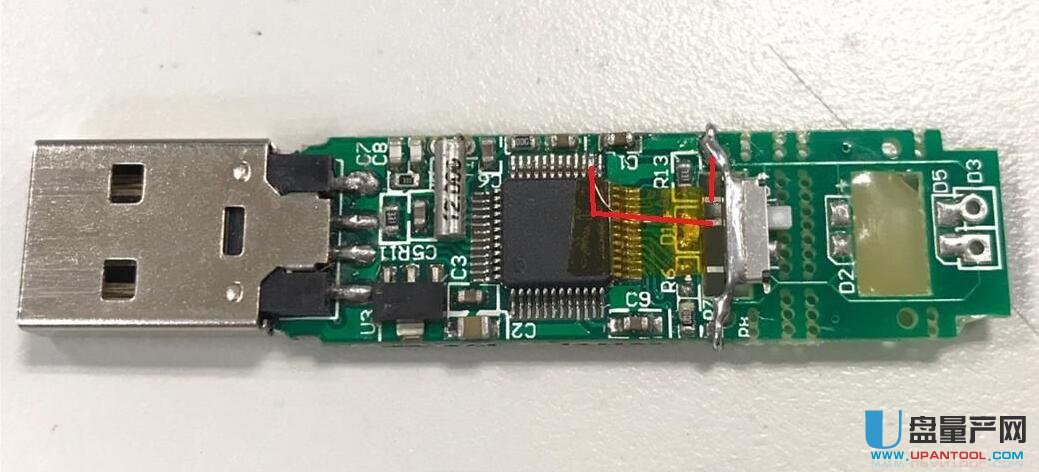

5、开关另一端飞线到接地端，如下图所示。

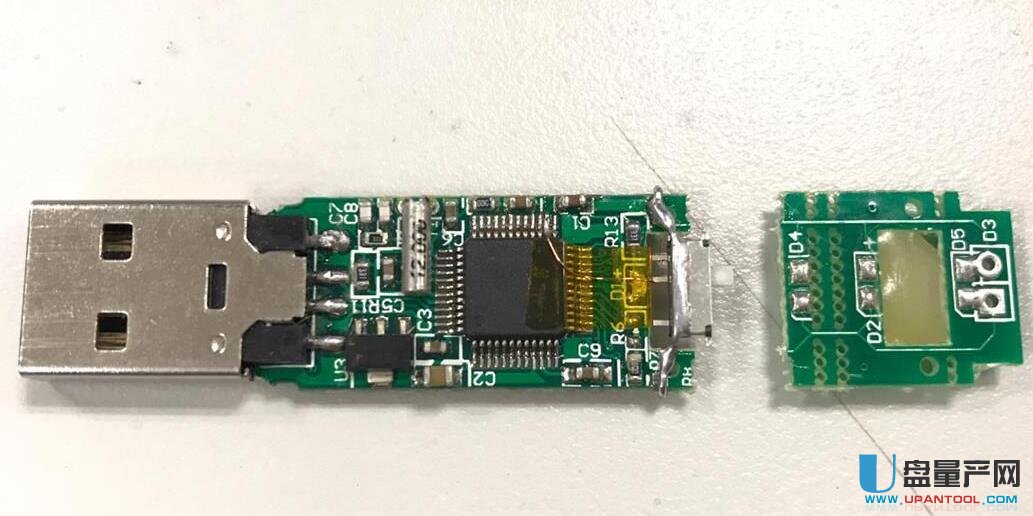

6、由于准备的U盘外壳比较短，而此U盘后端一截实际上是没用的多余部分，所以直接剪断，注意你的U盘是不是这样，有线路的话就不能截断。

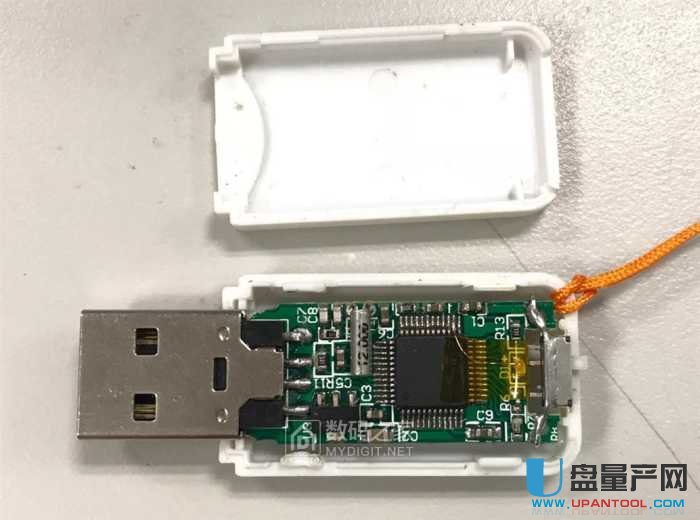

7、最后装入壳子里，OK成功了。
