银灿IS917-D1的U盘量产心得图文教程

u盘教程2022-05-04阅读
U盘的称呼最早来源于朗科科技生产的一种新型存储设备,名曰“优盘”,使用USB接口进行连接。U盘连接到电脑的USB接口后,U盘的资料可与电脑交换。而之后生产的类似技术的设备由于朗科已进行专利注册,而不能再称之为“优盘”,而改称“U盘”。后来,U盘这个称呼因其简单易记而因而广为人知,是移动存储设备之一。现在市面上出现了许多支持多种端口的U盘,即三通U盘(USB电脑端口、iOS苹果接口、安卓接口)。
     U盘出现问题过程:先用老毛桃制作U盘启动工具,老毛桃分出了一个500M分区放老毛桃的WinPE等工具,使用该U盘装系统,只需要将系统的ISO文件拷贝进U盘,启动电脑从U盘启动,进入WinPE系统,使用里面的装机工具就可以安装系统。但是由于Linux的系统文件大于4G,所以需要将U盘剩下空间所在的分区格式化成NTFS格式,我使用系统(Win10)自带的磁盘管理来格式化,结果提示“格式化无法顺利完成”,出现格式化都不行,自此U盘的文件系统格式变成RAW格式,也就是说系统无法识别U盘的文件系统。
尝试修复过程:
1、先尝试用DG找回丢失分区来修复U盘,只找到部分分区,结果失败
2、走上量产之路
U盘变成,右键属性,显示0字节,Win10系统下双击提示“请将磁盘插入可移动磁盘”
在Xp系统下,有时提示“请将磁盘插入可移动磁盘”,有时可以点击进去,但是右键属性都是显示0字节。
而且我在量产后发现,U盘在磁盘管理中都不显示磁盘文件系统为RAW了,直接就看不到了。
量产前:
银灿IS917-D1的U盘量产心得教程 银灿IS917-D1的U盘量产心得教程

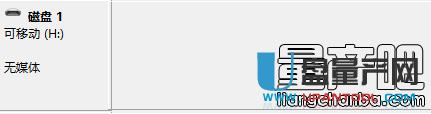

量产失败后:
银灿IS917-D1的U盘量产心得教程
    其实量产前或量产失败后,各种修复工具都使用过了,都无法修复U盘。
有些工具是量产过程中遇到问题查到的,所以是量产后使用。
Kingston_Format_Utility 无法检测到U盘
Usboot.zip 能检测到U盘,所有操作都无法打开U盘
银灿IS917-D1的U盘量产心得教程
AI_Partition_V2.0.0.3.zip 无法检测到盘
EasyRecovery6.22.zip 数据恢复不了,因为检测不到U盘
量产过程:
A、确定主控型号和闪存

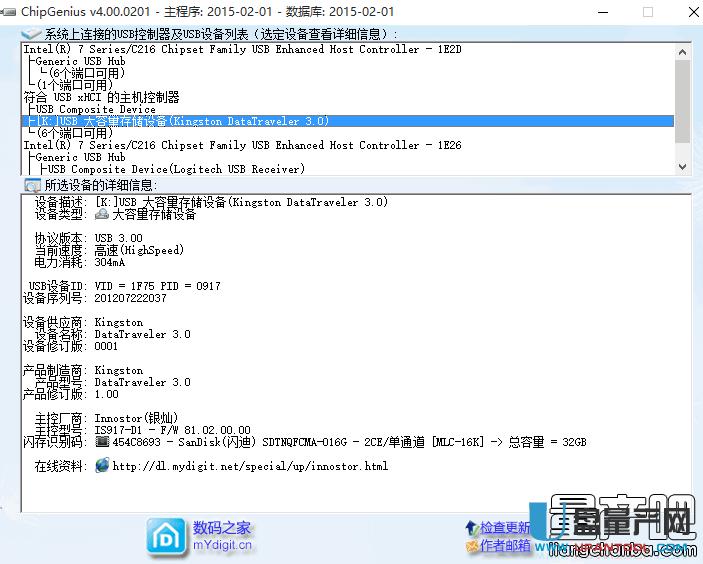

工具:ChipGenius芯片精灵V4.00 --U盘芯片检测工具
我的U盘主控为群灿的IS917-D1,闪存编号为:454C8693
银灿IS917-D1的U盘量产心得教程
B、使用群灿IS917的量产工具
该型号有两种量产工具,一个是白片量产工具,一个是黑片量产工具,我也不知道我的是白还是黑。下载工具的网站说明工具只支持XP系统,但是我手头上没有 XP系统,所以只好先在Win10上使用了(后来无论我用VM装XP sp3来量产还是物理机装XP sp3来量产,工具还是提示一样的错误)
白片工具:    下载版本v2.11.00.76(2014/05/29)
黑片工具:                  下载版本v1.0.0.109(2014/09/23)

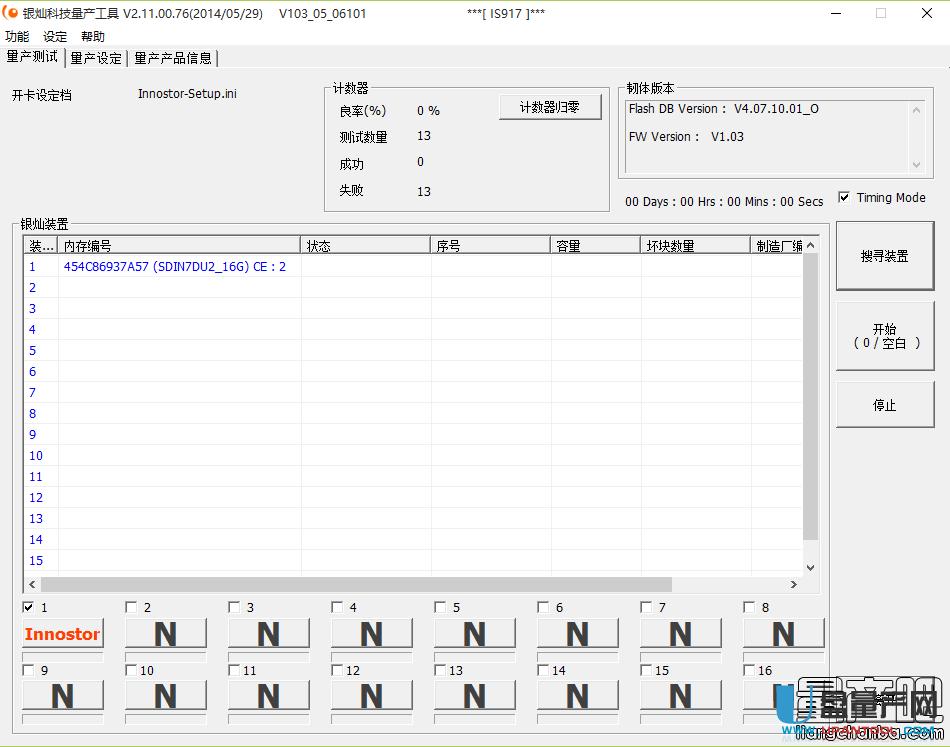

白片工具:
银灿IS917-D1的U盘量产心得教程

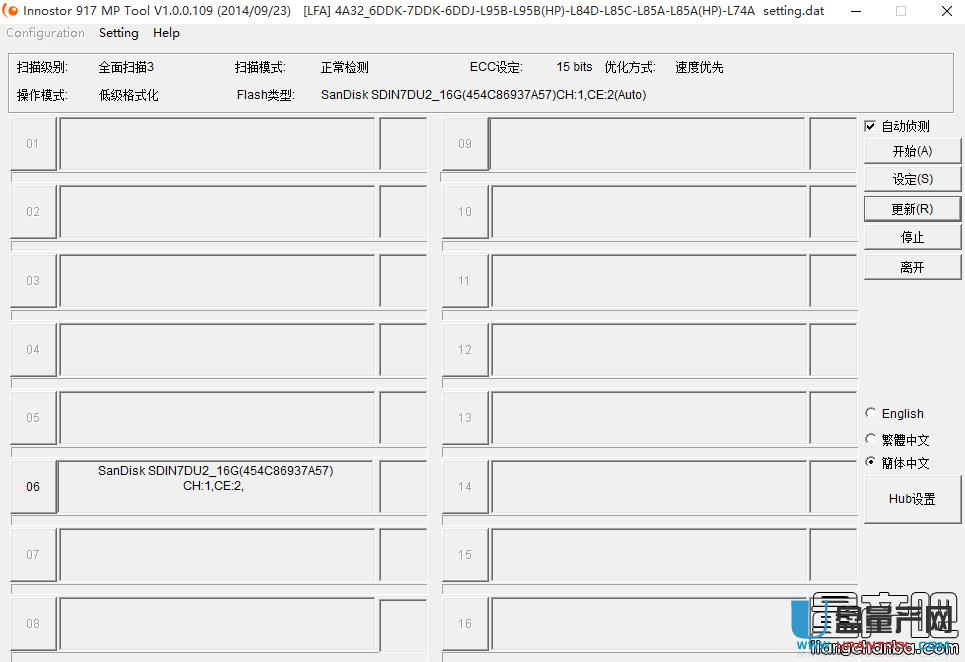

黑片工具:
银灿IS917-D1的U盘量产心得教程
先用白片工具,能够检测到U盘,但是工具不识别闪存类型,
提示:This flash not support.(没截图,因为后面我根据网上教程解决了这个问题,上面截图是正常检测的截图)。
既然白片无法识别flash,我改用黑片工具,黑片工具能够正常检测到U盘和识别闪存,闪存编号对,但是闪存型号不对,
显示为SDIN7DU2_16G,而我的U盘用芯片精灵检测出来是SDTNQFCMA-016G,
后来我拆开U盘,Flash芯片上写着的确是SDIN8DE4_16G,闪存编号对了,所以也没有理那么多,就先用了。
按网上的配置,选择黑片,低级格式化,全面扫描3,正常检测。
经过漫长等待(32G的U盘,1个多小时),最终出现绿色字体的提示,以为成功了。
结果发现设定中没有取消“只扫描不开卡”的选项,也就是说没有开卡,于是取消勾选重新来。
结果经过漫长等待,结果红色字体提示:
CH0 3108/3108,3108/3108,
Fail:NAND 扫描初始缺陷块的错误
(23)
后来也尝试修改设置,然后重试,如:改成白片或改成高级格式化或扫描级别换成其他或扫描模式换成其他,经过多次1个多小时的等待,还是提示错误,一种错误还是 Fail:NAND 扫描初始缺陷块的错误,另外一种提示就是Fail:sorting 坏块太多。 黑片工具带的查询量产信息工具Innostor MPInfo.exe一直检测不到我的U盘所以无法看到坏块的多少,后来换成XP系统Innostor MPInfo.exe能检测到U盘,但是读取就出错,所以一直没有看到坏块的多少。后来转用白片量产工具,白片工具可以读取到量产信息,发现原厂坏块有 99个,没有新增坏块。既然原来都有坏块都可以出产,应该不会是坏块导致量产不成功。

黑片工具不成功,只好又寻求白片工具的帮助。
首先解决闪存不识别的问题,参考教程:银灿IS916EN/IS902量产不认闪存量产失败完美解决教程
解决方法:黑片工具能够识别闪存,白片工具识别不到,按教程将黑片工具的闪存相关配置copy到白边工具的配置里。然后就可以识别到闪存了。
多次尝试使用白片工具产生的错误,有擦除闪存和强力擦除后重试
1、 "Can't get Diskletter!" 分配盘符解决
2、 TestFormat fail!  只好先 取消格式化选项
3、 Boot FW Fail 强力擦除之后,会出现这个,出现之后系统都无法识别U盘,只有短接Flash来让U盘重新被识别
4、 Check busy after TestGetMap Step!        最远去到这不就失败了
网上都是叫人换工具、换系统试试,我已经把网上能下到的IS917的工具都试了遍,Win10系统上试,虚拟机上装XP试,后来换台主机上装XP试,都失败了,错误提示都一样。

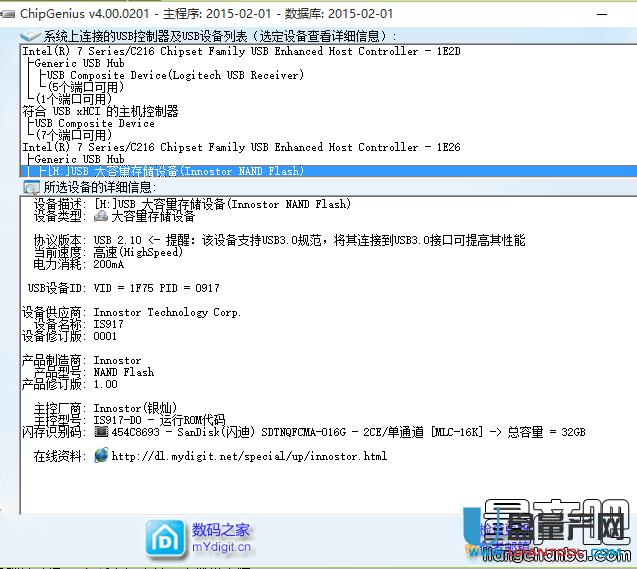

  现在U盘变成如下,IS917-D1变成了IS917-D0 - 运行ROM代码:
银灿IS917-D1的U盘量产心得教程

今天继续用白片工具量产,发现只要不勾选读写测试和格式化,就能量产成功
量产成功之后,我取消闪存比对,擦除闪存,不扫描原厂坏块,只勾选格式化,
格式化中勾选上了create MBR,文件系统选择FAT32、NTFS、FAT+OPT、FAT+OPT2逐一测试,
都是报Fail! Format Fail! TestFormat erase system area fail!
文件系统选择exFAT时报错为Fail! Check file system Fail!Get Total sectors fail!

目前就只知道不勾选读写测试和格式化可以量产成功,不知道这种成功的U盘是否可以稳定,希望是这款主控U盘的朋友可以参考,如果还没量产U盘正常的请谨慎是否量产,成功的几率很低。


U盘有USB接口,是USB设备。如果操作系统是WindowsXP/Vista/Win7/Linux/PrayayaQ3或是苹果系统的话,将U盘直接插到机箱前面板或后面的USB接口上,系统就会自动识别。

……
